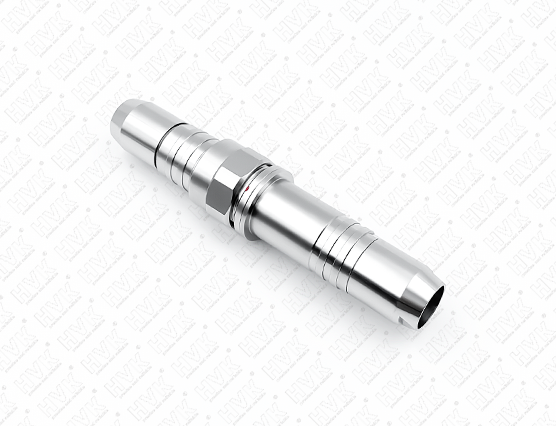

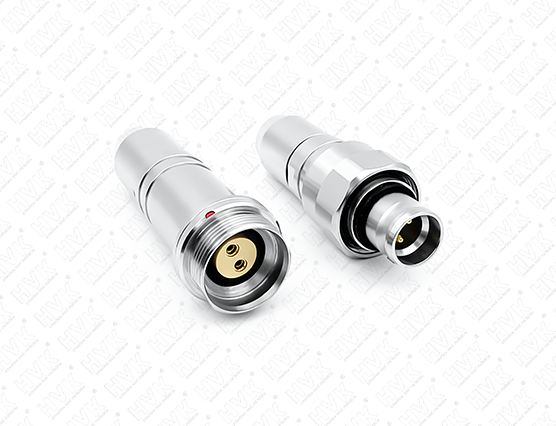

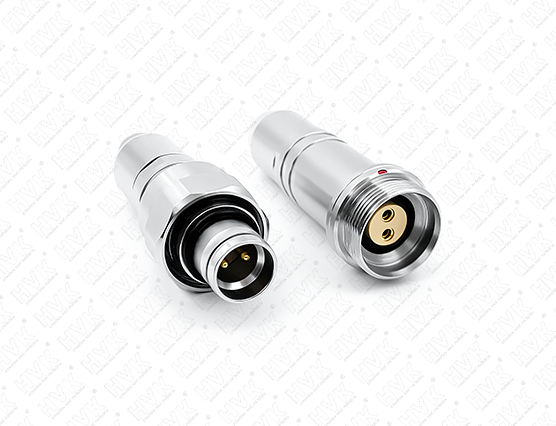

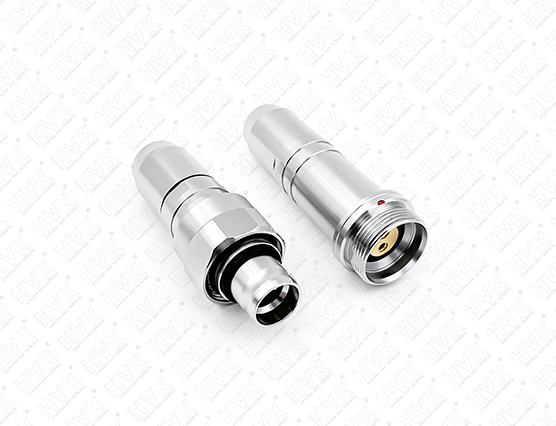

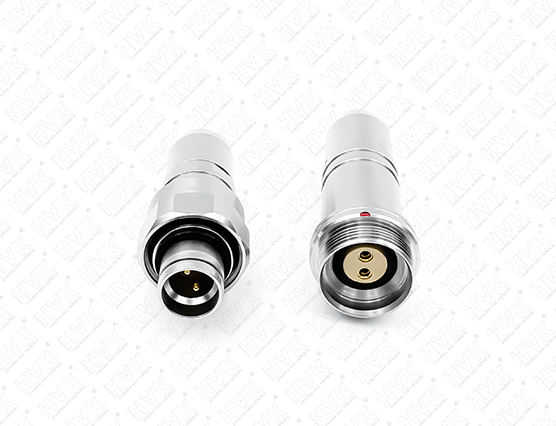

无磁航空插头的核心定义，是指在航空航天、医疗影像、精密计量等高敏场景中，通过材料筛选、结构优化与工艺控制，将自身磁性干扰降至极低水平的特种连接器。它并不追求“绝对零磁”，而是要求在规定的测量频段与空间范围内，其磁场强度低于环境本底或对系统信噪比的影响可忽略不计，从而避免干扰磁传感器、粒子探测器、磁共振成像设备等对磁场极为敏感的核心器件。与传统航空插头相比，无磁版本的首要差异不在插拔力、接触电阻或防护等级，而在“磁指纹”的有无与大小——这是它被称为“无磁”的本质依据，也是其进入高端装备供应链的通行证。

从材料维度看，无磁航空插头的核心特性首先体现在全链路的低磁选材。外壳、锁紧螺母、卡圈等结构件普遍采用钛合金、铝合金、铜合金或无磁不锈钢，这些材料本身磁导率接近真空，即便在强磁场环境中也不会被磁化或产生剩磁。接触件通常选用铍铜或磷青铜，并配合镀金、镀银等贵金属表面处理，既保证导电与耐磨，又避免引入铁磁性杂质。绝缘体材料则优先选用聚醚醚酮（PEEK）、聚四氟乙烯（PTFE）等非金属材料，从根源上切断磁性来源。生产过程中，任何含铁的模具、夹具、切削液都被严格隔离，防止微量铁屑嵌入零件表面形成“磁斑”。这种近乎苛刻的材料管控，是无磁特性的物理基础。

结构设计是第二个核心特性，重点在于消除电流回路产生的磁场。传统圆形航空插头中，多芯接触件呈对称排列，通电时形成的环形电流会产生轴向磁场；无磁航空插头则通过差分对布局、 twisted pair（双绞线）内部走线或屏蔽层反向电流设计，让相邻导体的磁场相互抵消。例如，在7芯以上的结构中，将电源正负极、信号线与地线交错排布，使每一组电流回路的磁场矢量和为零。外壳设计上，无磁航空插头通常采用非闭合磁路结构，避免形成磁轭效应；锁紧机构则通过螺纹形状优化，减少金属接触面的涡流损耗。这些设计细节看似微小，却能决定连接器在高精度系统中的可用性。

工艺控制是第三个核心特性，它确保材料与设计的低磁优势不被制造过程抵消。无磁航空插头的生产车间通常配备退磁设备，所有金属零件在机加工后必须经过高温退火或交流退磁处理，消除加工应力带来的残余磁性。装配过程中，工人需穿戴无磁手套，使用非金属工具，防止人体或工具上的铁磁性微粒污染产品。成品出厂前，必须通过高斯计或磁通门磁力仪逐只检测，确保在距离插头表面5mm处的磁场强度低于0.5mG（毫高斯），且剩磁衰减时间小于1秒。这种全流程的工艺闭环，让无磁特性从“理论可能”变成“实测数据”。

环境适应性是第四个核心特性，也是无磁航空插头区别于普通低磁连接器的关键。它不仅要在常温常压下无磁，还要在极端温度、振动、辐照等条件下保持低磁稳定。例如，在卫星姿态控制系统中，无磁航空插头需承受-55℃至+125℃的温度冲击，其材料磁导率不能随温度变化发生突变；在深海探测器中，它要承受数百个大气压，结构变形不能导致磁性泄漏；在核医学设备中，它要抵抗伽马射线辐照，避免绝缘材料老化产生次级磁场。这种全工况下的低磁稳定性，是其能够应用于极端环境的核心保障。

最后是系统兼容性，即无磁航空插头必须与上下游设备形成“低磁生态”。它不仅要自身无磁，还要通过屏蔽设计防止外部磁场通过插头耦合进入系统。例如，在磁共振成像（MRI）设备中，无磁航空插头的外壳通常与设备的法拉第笼连接，形成连续的低磁屏障；在量子计算机中，它要与超导磁体保持严格的距离与角度，避免任何可能的磁耦合。这种系统级的兼容性设计，让无磁航空插头从单一器件升级为系统解决方案的一部分。

综上，无磁航空插头的核心定义是“为敏感磁环境而生的低磁连接器”，其核心特性则体现在材料无磁、结构消磁、工艺控磁、环境稳磁与系统兼容五个维度。这五个特性相互支撑，缺一不可——没有材料无磁，结构再优化也无济于事；没有工艺控磁，设计再精妙也会在制造中失效；没有环境稳磁，产品再优秀也无法在极端条件下工作。正是这些特性的叠加，让无磁航空插头成为航空航天、医疗科技、精密制造等领域中，连接物理世界与数字世界的关键“无磁桥梁”。
