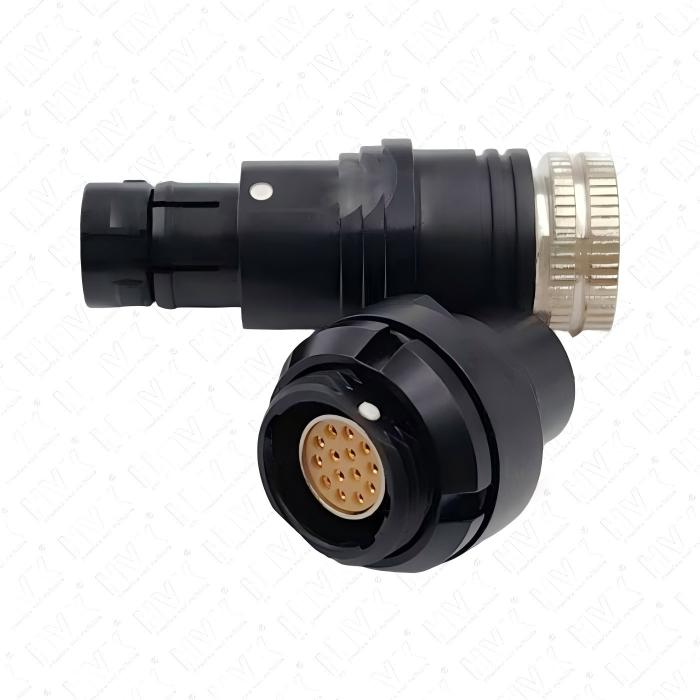

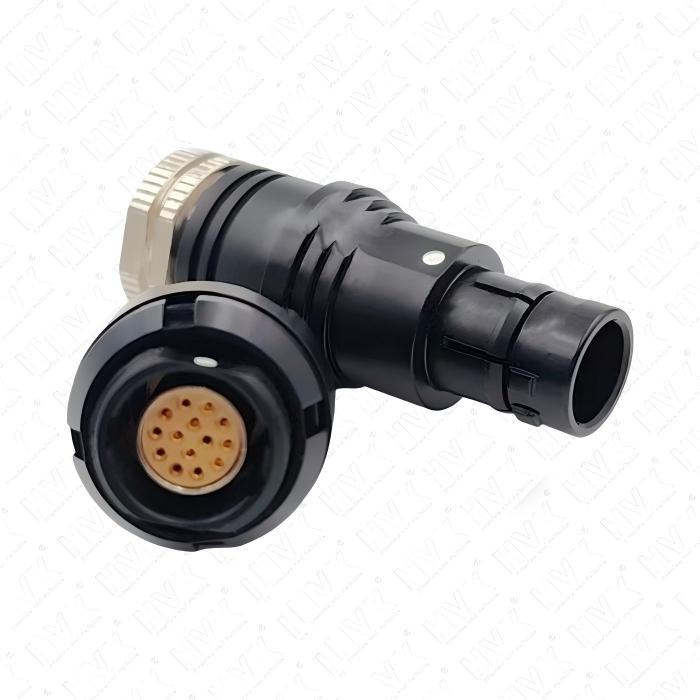

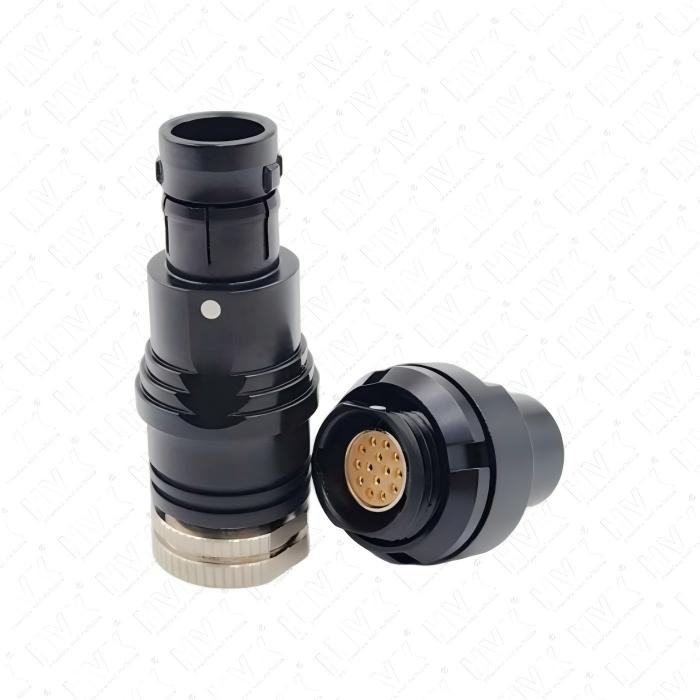

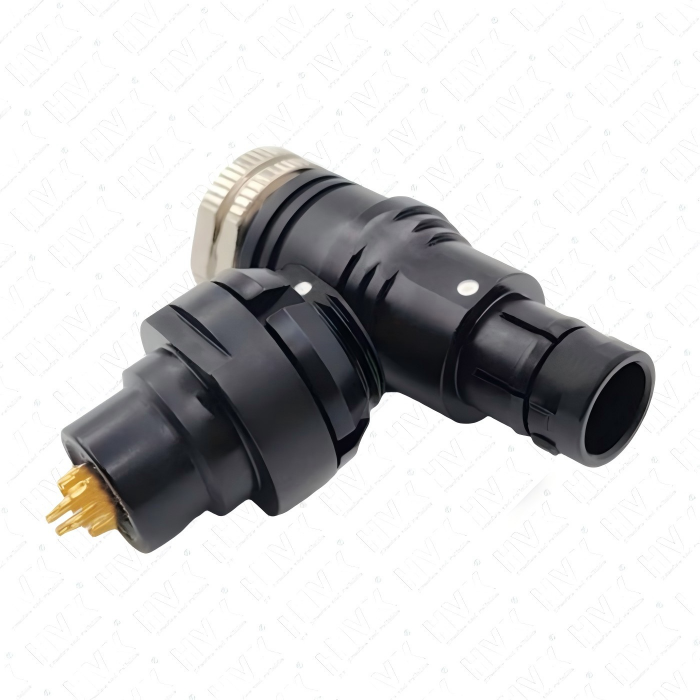

防水型推拉自锁航空插头通常采用O型密封圈、端面密封垫片、尾部密封胶圈及内部灌封胶等多重协同的密封结构，通过精密的机械配合与高性能弹性材料，在插合界面、线缆连接处及内部腔体形成全方位的防水屏障，以确保连接器在潮湿、浸水或高压喷淋等恶劣环境下仍能维持稳定的电气传输性能。

在插头与插座的核心对接面上，应用最为广泛且至关重要的结构是O型密封圈。这种密封圈通常由硅胶、氟橡胶或三元乙丙橡胶等弹性材料制成，被精准地安置在插头或插座的密封槽中。其工作原理基于径向或轴向的压缩形变：当插头插入插座并触发推拉自锁机制时，锁紧力会转化为对密封圈的预紧压力，使其发生弹性形变并紧密填充界面间的微小缝隙。这种过盈配合能有效阻断水分沿结合面侵入内部。为了适应不同的极端环境，O型圈的材料选择极具针对性，例如在需要耐高低温或频繁动态插拔的场景中多选用柔软的硅橡胶，而在接触油污或化学腐蚀物的工业环境中则倾向于使用机械强度更高、耐油耐腐蚀的氟橡胶。部分高端设计还会引入双曲面补偿结构或双密封圈设计，利用多道屏障和动态预紧系统来抵消温度变化导致的材料收缩或振动引起的微小位移，从而维持恒定的密封压缩量。

除了核心对接面的O型圈，插头尾部与线缆的连接处也是防水设计的重点，通常采用定制化的尾端防水胶圈或压缩式密封结构。当线缆穿入插头尾部后，通过拧紧尾部的锁线螺母，会对内部的橡胶密封圈施加轴向压力，使其向内收缩并紧紧包覆在线缆的绝缘外皮上。这种结构不仅能防止水汽沿线缆表皮渗透进入插头内部，还能提供额外的抗拉脱力，确保护套与线缆形成无缝衔接。针对不同的线缆外径，这类密封圈往往设计有较宽的适配范围，并通过精密计算压缩率来保证在各种规格线缆上都能达到预期的密封效果。

在插头或插座与设备面板固定的安装界面，通常采用端面密封垫片或平垫圈来实现静态防水。这类密封件通常由硅橡胶或聚四氟乙烯等材料制成，被放置在连接器法兰与设备外壳之间。当固定螺钉被拧紧时，垫片受到均匀挤压，填充了金属接触面之间的微观不平度，从而阻止液体从安装孔渗入设备内部。为了保证长期可靠性，这类垫片需要具备较低的压缩永久变形率，即使在长期受压或经历温度循环后，仍能保持足够的回弹性以维持密封压力。

为了进一步提升防护等级，许多高性能防水航空插头还会在内部结构中引入填充胶或灌封工艺。在插针与绝缘体的结合部、焊接尾端或内部空腔中注入特制的环氧树脂或硅橡胶灌封胶。这些材料在固化后形成致密的保护层，不仅能固定内部元器件以抵御振动冲击，还能彻底封堵内部可能存在的毛细缝隙，防止湿气在内部扩散。这种内部灌封与外部密封圈相结合的设计，是实现IP68甚至更高防护等级的关键所在，它构建了一个由表及里的立体防护体系，确保连接器在深水浸泡或高压清洗等严苛工况下依然万无一失。
