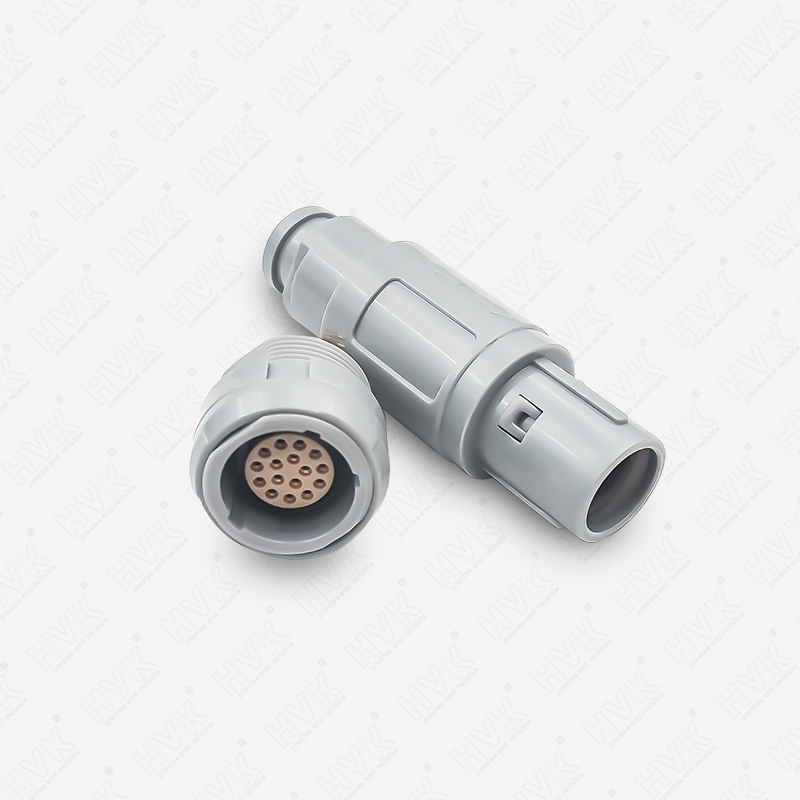

3P(M20)塑胶航空连接器
应用场景

1、电外科学装备:混装信号输入,优良的RFI/EMI屏蔽表现;


2、起搏器和助听器:外形小,重量轻,可靠连接外用模块和电池包;


3、输入设备:多芯和混装(低/高压或者同轴)配置,用于电源和信号;


4、机器人:完美的选择(可靠,长寿),应用于有用的次要系统连接;


5、高压实验:全面的保护措施(锁定环,定位标记,内部开关),简单插拔,坚固可靠;


6、质量监控:多芯和混装(低/高压,同轴)针芯配置,节省连接空间,减少连接器数量;


7、通讯和控制:坚固,可靠,盲插拔,高压、同轴和光纤混装配置,节省面板空间和插拔时间。

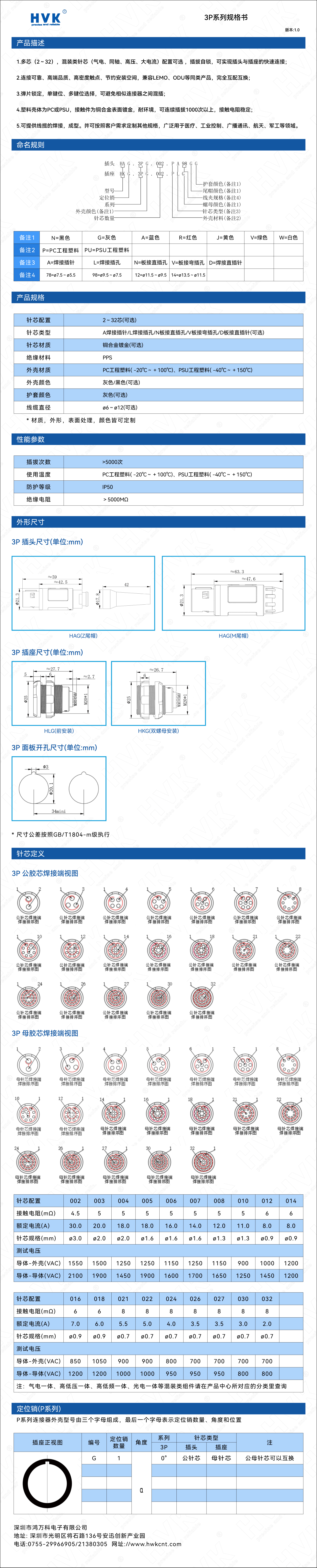

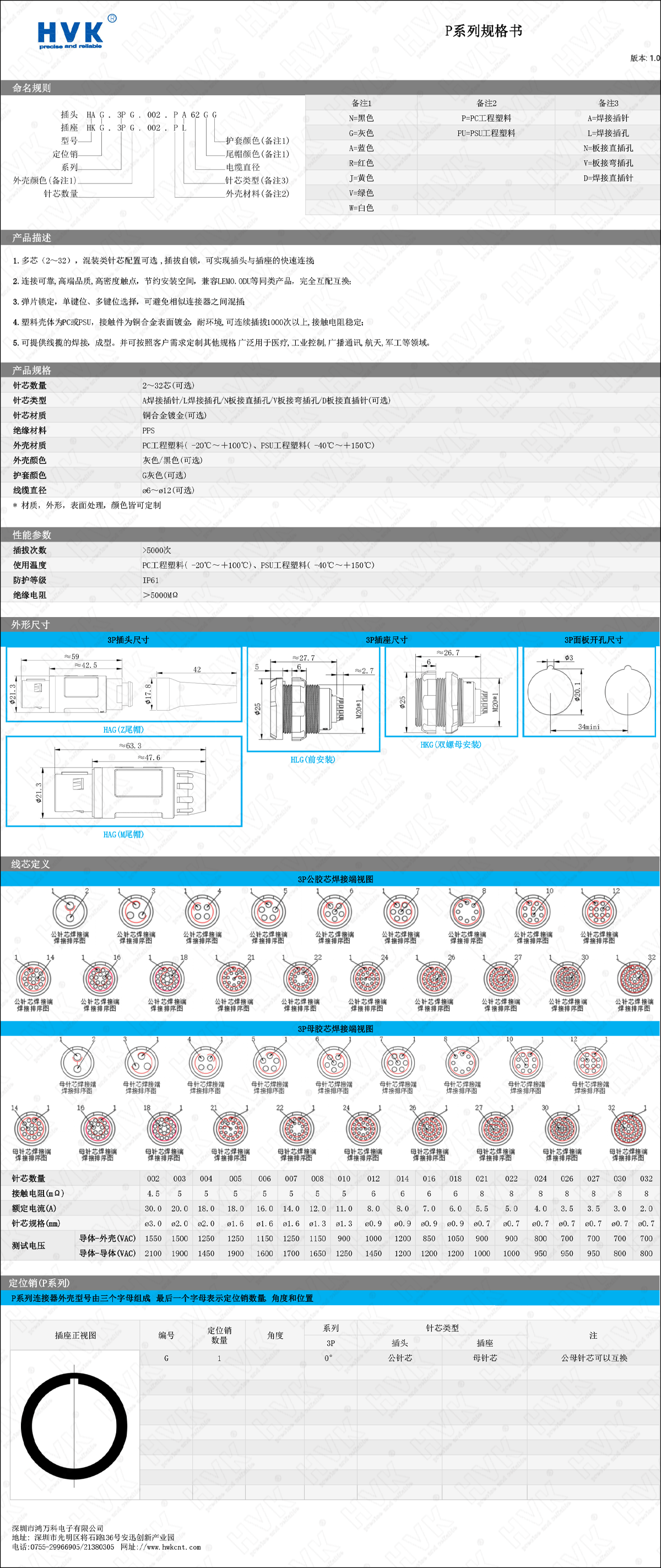

规格书下载
产品介绍

1、安全的推拉自锁系统


2、多芯类型2-26芯


3、质量轻,体积小。新开发0P系列(M10),体积比标准1P系列更小


4、焊接和印制板接针芯(直式和弯角式)


5、多键位选择,避免相似连接器之间混插


6、高密度安装,节省空间


7、尾部螺帽和插座圆螺母采用颜色区分,防止误插


技术参数

针芯配置

2.3.4.5.6.7.8.10.12.14.16.18.20.22.24.26.30(焊接和印制板接)

电压

250V

额定电流

1A-50A

绝缘电阻

>5000MΩ

接触电阻

<10mΩ

屏蔽效果

>75dB,频率在10Mhz时,>40dB,频率在1Ghz时

       阻燃

UL94-V0

防水等级

IP50(插合时)

工作温度

-55℃+150℃


工艺材质

外壳

PC(材料可定制)

锁紧方式

推拉自锁

绝缘体

PEEK或PPS

接触件

磷铜表面镀金

抗震动性能

15g(10Hz-200Hz)

抗冲击性能

100g,6ms

护套

TPU、硅胶

插拔次数

>5000次
