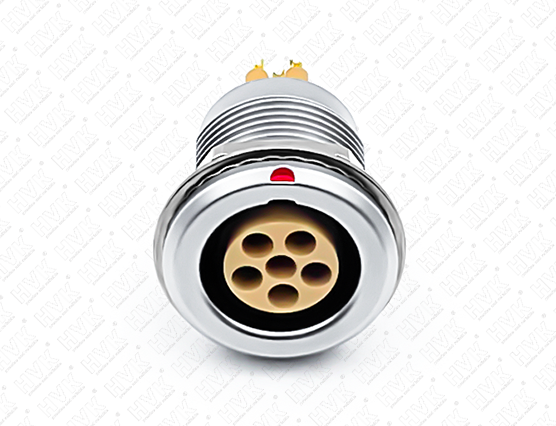

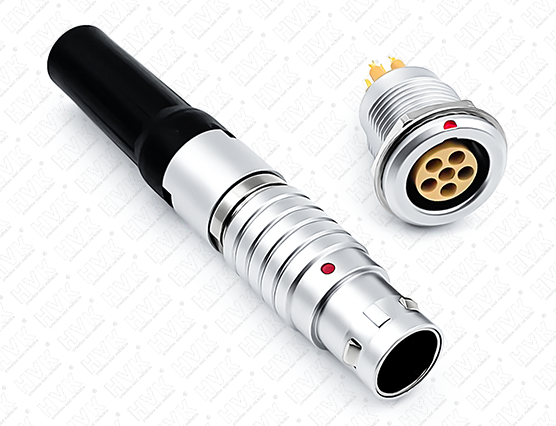

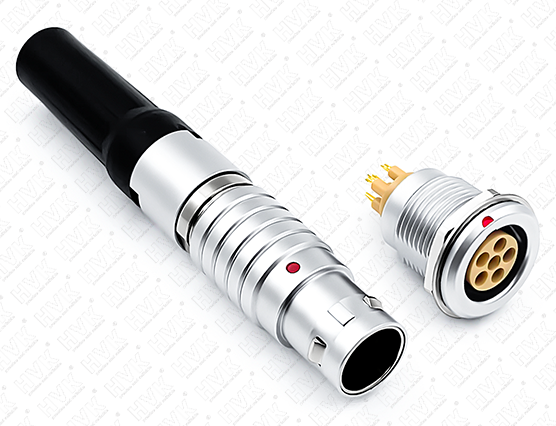

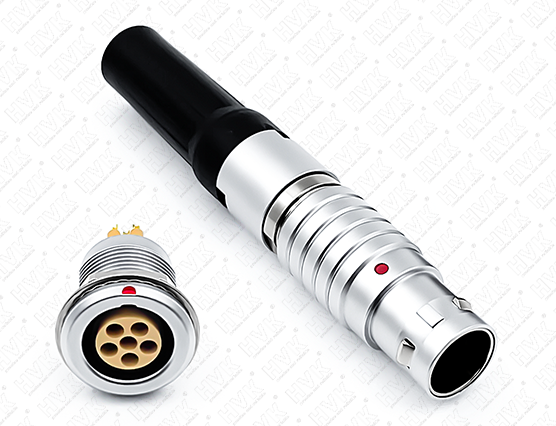

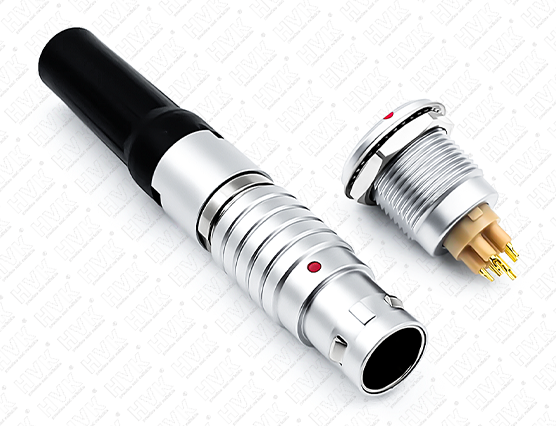

插拔自锁连接器作为航空电子设备中关键的电气互连元件，其导电性能直接关系到整个系统的可靠性和安全性。导电性能测试是确保连接器满足设计要求和使用标准的重要环节，涉及接触电阻、绝缘电阻、耐电压、载流能力等多个关键参数。这些测试不仅需要在产品出厂时进行，还需要在使用过程中定期检测，以评估连接器的老化情况和性能变化。针对插拔自锁连接器的特殊结构和使用环境，行业已发展出一套完整的测试体系和方法。

接触电阻测试是最基础也是最重要的导电性能测试项目。测试原理基于四线制开尔文测量法，可消除测试导线电阻的影响，测量精度可达±1mΩ。测试时需使用专用测试夹具，确保接触压力符合产品规格（通常为5-10N）。测试电流一般选择100mA，以避免电流过小导致测量误差或电流过大引起接触件发热。测试标准通常参照MIL-STD-1344方法3002，要求初始接触电阻不超过5mΩ，经过500次插拔循环后不超过10mΩ。对于高可靠性要求的航空连接器，还需进行动态振动条件下的接触电阻测试，振动频率范围为10-2000Hz，加速度达15G，要求在此过程中接触电阻瞬时波动不超过初始值的20%。

绝缘电阻测试评估连接器各接触件之间以及接触件与外壳之间的绝缘性能。测试采用500V直流电压，测量1分钟后的电阻值，要求不低于5000MΩ（MIL-STD-1344方法3003）。测试环境需控制在温度23±2℃、相对湿度50±5%的标准条件下。对于特殊应用场景，还需进行高温高湿条件下的绝缘电阻测试，如在85℃、85%RH环境中放置96小时后立即测量，要求绝缘电阻不低于100MΩ。测试时需注意消除表面漏电流的影响，可采用保护环技术或专用绝缘电阻测试仪。

耐电压测试又称介电强度测试，用于验证连接器绝缘系统的耐高压能力。测试电压根据连接器额定工作电压确定，通常为工作电压的2-3倍，最低不少于500VAC或750VDC。测试时将电压逐渐升高至规定值，保持1分钟，不应出现击穿或飞弧现象（MIL-STD-1344方法3001）。对于密封型连接器，还需进行潮湿绝缘测试，即在95%RH环境中放置48小时后立即进行耐压测试。现代自动耐压测试仪能实时监测泄漏电流，当电流超过设定阈值（通常为5mA）时自动切断电源并记录故障点。

载流能力测试评估连接器在额定电流下的温升性能。测试时将连接器安装在标准测试板上，通以额定电流（根据接触件尺寸从1A至100A不等），使用热电偶或红外热像仪测量接触件和外壳温度。要求温升不超过30K（相对于环境温度），且相邻接触件间的温差不超过5K（SAE AS39029）。测试持续时间通常为4小时，每30分钟记录一次温度数据。高温老化测试是载流能力测试的延伸，在125℃环境中施加额定电流1000小时，测试后接触电阻变化不超过初始值的20%。

插拔寿命测试是评估自锁连接器长期使用性能的关键方法。测试使用自动插拔设备，以10-20次/分钟的频率进行插拔操作，每100次测量一次接触电阻。测试过程中需模拟实际使用环境，包括施加轴向拉力（通常为50N）和扭转力矩（0.5N·m）。要求经过规定次数（通常500-1000次）插拔后，接触电阻仍满足初始要求，锁紧机构功能正常。高级测试设备还能监测插拔力曲线，分析机械磨损情况。对于高可靠性航空连接器，还需进行复合应力寿命测试，即在温度循环（-55℃至125℃）、振动（20G）、盐雾等多因素综合作用下进行插拔测试。

微电阻变化测试（ΔR测试）是近年来发展的高灵敏度测试方法，专门用于检测接触界面的微观变化。测试采用1mA以下的小电流，测量分辨率达0.01mΩ，能发现普通测试方法无法检测的初期接触劣化。测试时需在恒温环境中进行，避免温度波动影响。数据分析采用统计学方法，建立电阻变化趋势模型，可提前预警潜在故障。这种方法特别适用于金-金接触对的贵金属连接器，能有效检测表面污染和微动磨损。

高频特性测试针对传输高频信号的连接器，包括特性阻抗、插入损耗和串扰等参数。测试使用网络分析仪，频率范围覆盖DC至20GHz。特性阻抗测试要求与标称值偏差不超过±10%，插入损耗在1GHz时不超过0.5dB，相邻接触件间串扰在3GHz时不超过-60dB。测试需在匹配的测试夹具中进行，采用SOLT（短路-开路-负载-直通）校准技术消除系统误差。对于差分信号连接器，还需测试差分阻抗和共模抑制比。

环境应力测试模拟实际使用环境对导电性能的影响。温度循环测试范围通常为-65℃至175℃，每个极端温度保持30分钟，转换时间不超过5分钟，循环次数100次，测试后接触电阻变化不超过10%。盐雾测试按照ASTM B117标准进行，5%NaCl溶液，35℃连续喷雾96小时，测试后接触电阻变化不超过20%。混合气体腐蚀测试采用H2S、SO2、NO2和Cl2的混合气体，浓度根据应用环境确定，测试后需满足绝缘电阻和耐电压要求。

微动腐蚀测试专门评估接触件在微小相对运动下的性能变化。测试设备能产生10-100μm的振幅，频率10-100Hz，测试时间50-100小时。测试后分析接触表面形貌和成分，评估氧化层厚度和接触性能衰减。这种测试对判断镀层材料的耐磨性和耐腐蚀性至关重要，特别是对金镀层厚度不足或存在孔隙的情况特别敏感。

实际应用中的现场测试方法包括便携式接触电阻测试仪（测量范围0.1mΩ-10Ω）、绝缘测试仪（最高2500V）和热成像仪。这些设备能快速评估连接器状态，但精度低于实验室设备。测试时需注意接触压力一致，多点测量取平均值，并建立历史数据对比分析。航空维护中常用对比测试法，即测量同一连接器不同时期的参数变化，而非绝对值判断。

测试数据分析需要建立完整的评估体系。原始数据需进行滤波处理消除噪声，然后计算统计参数（平均值、标准差、最大值）。趋势分析采用移动平均或指数平滑法，建立性能退化模型。对于关键系统连接器，还需进行失效模式与影响分析（FMEA），评估各种性能下降对系统的影响程度。现代测试系统已实现自动化数据采集和分析，能生成详细的测试报告和性能曲线。

测试设备的选择和校准同样重要。接触电阻测试仪应满足ASTM B539标准，定期用标准电阻校准。绝缘电阻测试仪需符合IEC 60167要求，耐压测试仪需满足IEC 60243标准。所有测试设备应纳入计量管理体系，校准周期不超过12个月。环境测试设备需验证温度均匀性（±2℃以内）和湿度控制精度（±3%RH）。

测试标准的适用性也需特别注意。航空连接器主要参照MIL-STD-1344、SAE AS39029、IEC 60512等标准，但不同制造商可能有附加要求。测试前需明确适用的标准版本和具体条款，特别是验收标准的严苛程度。对于新型材料或特殊设计的连接器，标准测试方法可能需要调整，此时应制定详细的测试方案并通过评审。

测试人员的专业技能直接影响测试结果的可靠性。操作人员需理解测试原理和方法，熟悉设备操作和数据分析。对于复杂测试如高频特性测试，需要专门培训。测试过程中应详细记录环境条件、设备参数和异常现象，确保测试的可重复性和可追溯性。质量控制人员需监督测试流程，审核测试报告。

总之，插拔自锁连接器的导电性能测试是一个系统工程，需要根据应用需求选择合适的测试项目和方法组合。从基础的接触电阻测试到复杂的环境应力测试，每项测试都能揭示连接器性能的不同方面。随着连接器向高密度、高频、高可靠性方向发展，测试技术也在不断创新，如采用人工智能算法分析测试数据，开发在线监测系统等。完善的测试体系不仅能确保连接器出厂质量，还能为改进设计和延长使用寿命提供依据，对保障航空电子系统的可靠运行具有重要意义。
