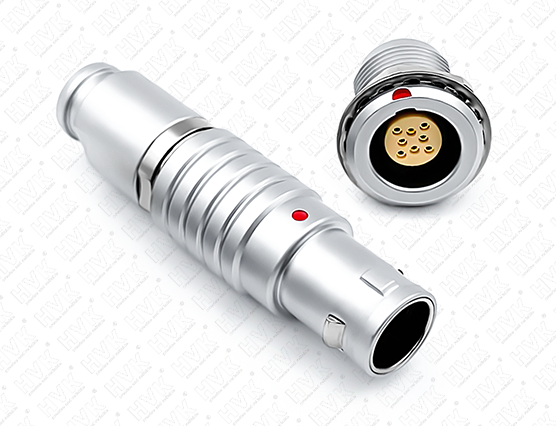

在航空航天、半导体装备、高端科研仪器等极端应用场景中，高温真空气密航空插头连接器扮演着生命线般的角色。它们不仅要在常压下可靠工作，更需在超高真空、剧烈温度交变及强辐射等严苛环境下，维持信号与功率的绝对稳定传输。这一切性能的基石，最终落于那毫米乃至微米尺度的密封界面之上。密封面的处理工艺，已非普通的机械加工范畴，而是一门融合了精密制造、表面科学、材料物理与极致质量控制的高深技艺。它直接决定了连接器的漏率水平、使用寿命与整个系统的成败。

密封面的特殊处理，始于对基材本质的极致追求与预处理。用于此类连接器的典型材料如柯伐合金、不锈钢、特种陶瓷等，其本身的晶相结构、纯度和微观均匀性必须无可挑剔。任何材料内部的微观夹杂、气孔或成分偏析，在后续的高温和真空环境下都可能成为泄漏的源头。因此，在进入密封面加工前，材料需经过严格的金相检测、超声波探伤乃至真空热除气处理，以消除内应力并驱除材料内部吸附的气体。密封面的基础成型通常采用超精密车削或磨削，但其目标远非达到图纸尺寸那般简单。此时的表面，虽宏观平整，但在微观上仍布满刀具或砂轮留下的、方向性明显的峰谷沟壑，这些沟壑是真空密封的大敌。

因此，核心工艺聚焦于如何将这些微观的“山峰”与“峡谷”转化为近乎理想的原子级平整接触区。激光微熔覆与抛光是其中一项尖端技术。它并非简单去除材料，而是利用高能量密度的脉冲激光，以极快的速度扫描密封面微观凸起处，使其表层材料瞬间微熔并依靠液态金属的表面张力重新流平，随后急速凝固。这个过程能有效“烫平”微观尖峰，并将亚表面的微裂纹“愈合”，同时在快速凝固过程中形成细化的晶粒组织，提升表面硬度和致密性。另一种更为精密的方法是离子束抛光。在真空腔室内，将氩气等惰性气体电离形成离子束，以其动能轰击密封面。这种物理溅射效应能以原子级别的精度逐层剥离表面材料，完全无视材料的硬度，可实现纳米级甚至亚纳米级的表面粗糙度，并且不会引入机械应力或热影响区，是获得超光滑密封面的终极手段之一。对于陶瓷等硬脆材料密封面，**化学机械抛光**则扮演关键角色。它通过抛光液中化学腐蚀与机械磨削的协同作用，既能达到极高的平整度，又能获得完美无划痕的镜面效果。

然而，极致的平滑有时并非唯一目标。在某些设计中，为了兼顾高密封性与抗振动、抗蠕变的能力，需要对密封面进行微织构设计。这超越了“光滑”的概念，进入了主动设计的领域。例如，采用超短脉冲激光或光刻电化学加工技术，在密封面上刻蚀出周期性的微米级凹坑阵列或沟槽。这些微观结构具有多重妙用：其一，可以充当微“储油槽”，在装配时容纳专用高真空密封脂，形成均匀的薄膜而非被挤出的油珠，大幅提升初始密封性；其二，合理的织构可以像无数个微型弹簧一样，补偿因热胀冷缩或轻微振动引起的接触应力波动，保持密封界面的稳定。这种工艺要求对织构的形状、深度、分布密度进行精确的仿真与优化，是表面处理工艺与功能设计深度结合的典范。

在获得理想的几何形貌后，**表面镀覆与改性**是赋予密封面“灵魂”的最后一道，也是至关重要的一道工序。单纯的金属表面在高压力下容易发生冷焊或磨损。因此，通常需要在密封面镀覆一层极薄但性能特殊的涂层。最经典的是镀金工艺。金因其优异的化学惰性、极低的出气率、良好的延展性和导电性，成为首选。但航空插头的镀金绝非普通装饰镀金，它要求是致密无孔的纯金镀层，厚度需精确控制在微米级，既要保证完全覆盖底层金属、防止其原子在高真空高温下扩散，又不能过厚导致镀层软化和密封失效。近年来，**类金刚石碳膜**等先进涂层也开始应用。这种兼具高硬度、低摩擦系数和出色化学惰性的薄膜，能极大地提升密封面的耐磨性和抗粘着能力，尤其适用于长寿命、高频插拔的应用场景。镀覆工艺本身也极为考究，如采用磁控溅射、离子镀等物理气相沉积方法，以确保镀层与基体间超强的附着力，避免在高应力下剥落。

最终，所有这些超凡工艺的价值，必须通过严酷到近乎苛刻的检测来验证。密封面处理完成后，其粗糙度需用原子力显微镜进行三维纳米级测绘；镀层厚度与成分需用X射线光电子能谱或辉光放电光谱进行剖析；而最关键的，则是连接器整体在专用氦质谱检漏仪上进行的真空密封性测试。测试往往模拟甚至超越实际工作条件，如高温烘烤后检漏、温度循环后检漏，确保泄漏率指标远低于例如1×10⁻⁹ Pa·m³/s的严苛标准。每一道工艺参数、每一个检测数据，都被完整记录，形成可追溯的生命档案。

综上可见，高温真空气密航空插头连接器的密封面处理，是一场在微观世界进行的宏大工程。它从材料的本源出发，历经超精加工、微观形貌重塑、功能织构设计、原子级镀覆与终极检测的完整闭环。这个过程的每一步，都凝结着对物理极限的探索和对绝对可靠性的信仰。当这样一枚连接器被安装于深空探测器的电路系统或粒子对撞机的核心部件时，它的密封面便不再只是一个机械接口，而是守护着人类探索未知疆域时，那一缕不可或缺的信号与能量的沉默哨兵。
