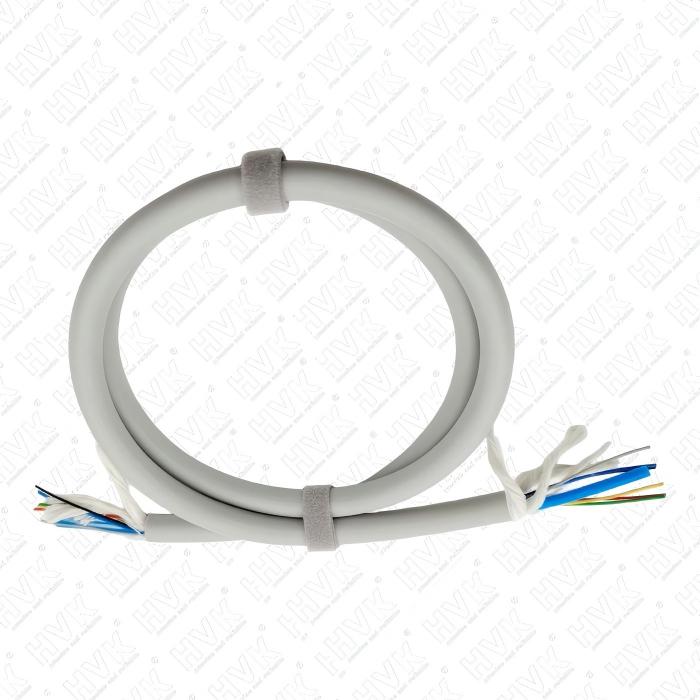

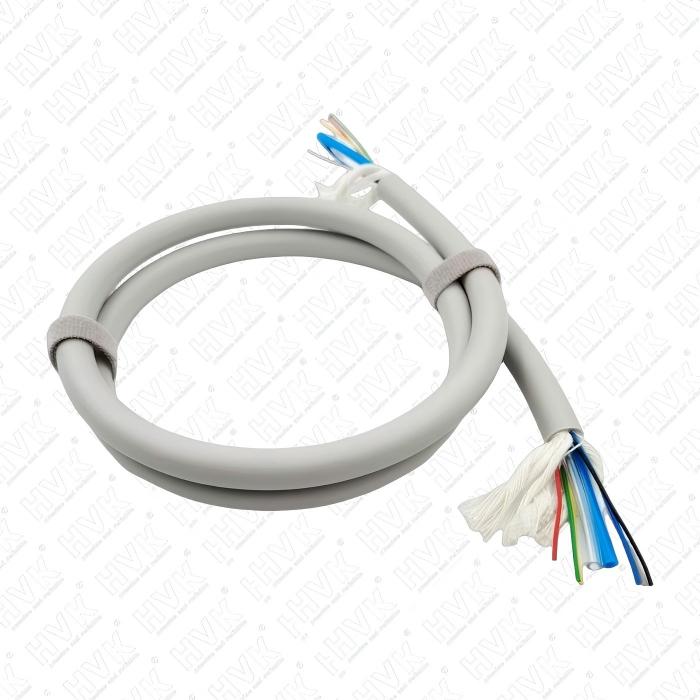

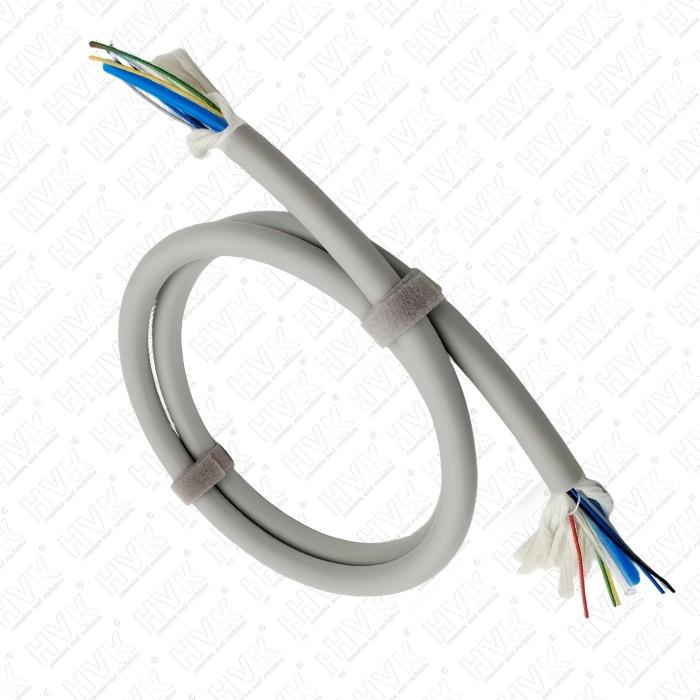

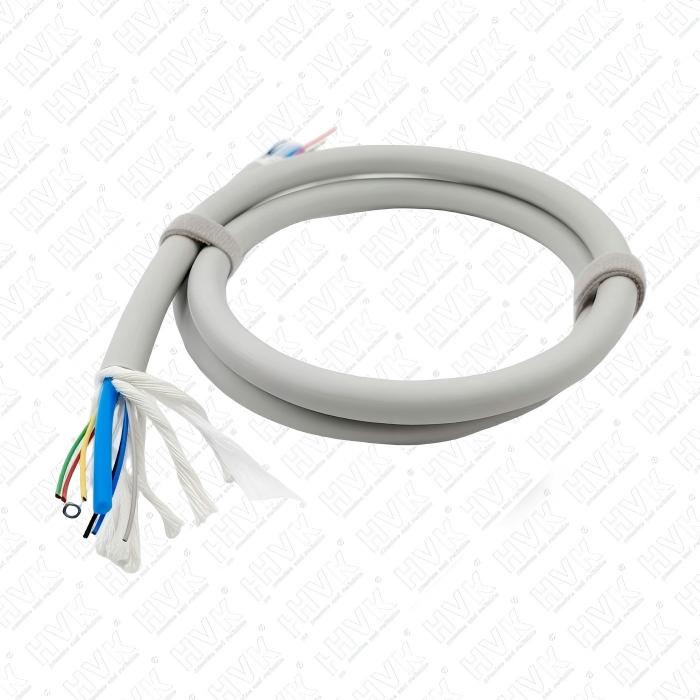

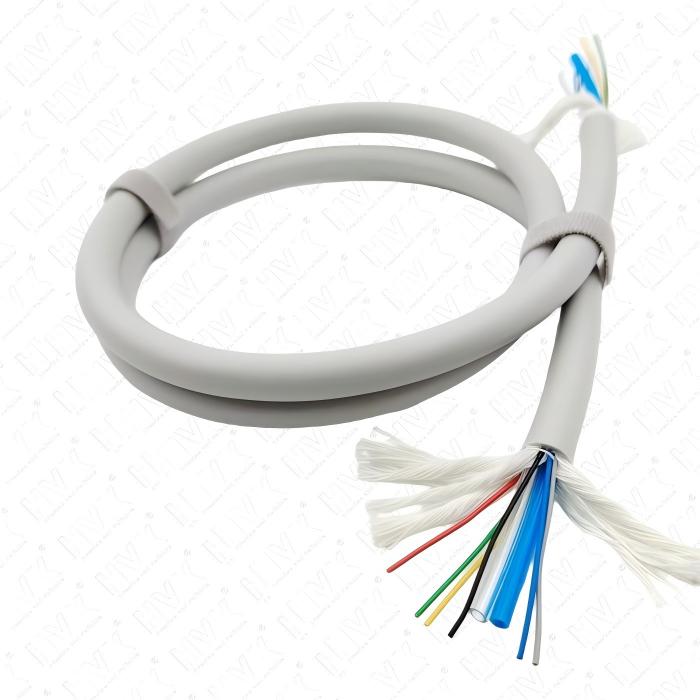

气电一体电缆（Pneumatic-Electric Hybrid Cable），在工业自动化、医疗设备及机器人领域常被称为“气电复合缆”或“气电滑环引出缆”，其本质是将流体动力传输通道（气路）与电气信号/动力传输通道（电路）物理集成在同一护套内，实现“一线多用”，解决多点旋转或往复运动设备中气管与电缆分开布线带来的缠绕、磨损、干涉和管理混乱问题。要理解它集成了哪些基础功能，需分别从气路功能、电路功能及二者耦合后的复合功能三个层面剖析。

气路部分集成的是“压缩空气或惰性气体的定向输送与压力维持功能”。 典型结构是在缆芯中心或侧边布置1～4根微型气动管（常称“气芯”），材质多为PU（聚氨酯）、尼龙或PTFE，内径从Φ1.5mm到Φ6mm不等，承压范围一般为0.6～1.0MPa（部分耐高压型可达2.5MPa）。这部分的功能包括：(1) 气源导通——将外部空压机或真空发生器产生的正压/负压引至末端执行器（如气动夹爪、真空吸盘、气控阀门）；(2) 压力保持——气芯壁厚与接头密封设计保证在弯曲、扭转工况下漏气率低于10⁻³ Pa·m³/s；(3) 多气路独立隔离——多芯气电一体缆中不同气芯可分别传输不同压力等级或不同介质（如一路正压、一路负压、一路氮气），彼此不串气。在医疗内镜中，这根气芯还承担注气/注水通道功能，需符合生物相容性与防逆流要求。

电路部分集成的是“电能供给与电信号传输功能”，通常包含动力线、信号线及屏蔽层。 动力线多采用AWG22～AWG16镀锡铜绞线，承载伺服电机、电磁阀或加热元件的工作电流（常见2A～15A，耐压300V～600V）；信号线可为双绞配对线或同轴电缆，用于编码器反馈（A/B/Z相）、温度传感器信号、RS485/CAN总线通信或 endoscopic视频同步信号。为防止气动动作引起的电磁干扰（EMI），信号线外通常包覆铝箔/铜网总屏蔽及排流线，屏蔽覆盖率≥85%。高端型号还会集成接地线（PE）与抗拉元件（芳纶纱或钢丝），前者保障设备漏电保护，后者承受拖链或旋转时的拉伸负荷（抗拉强度可达200～1000N），防止气芯被拉断。电路部分的基础功能可概括为：低压大电流供电、微弱信号双向传输、EMI隔离与接地保护、机械抗拉支撑。

气电耦合后的复合功能体现在“空间集约、同步运动与旋转适配”。 集成后单根 cable 同时完成气路与电路的敷设，使设备外观整洁，减少布线工时，避免气管与电缆在旋转关节处相互缠绕——这对滑环（Slip Ring）集成系统尤为关键：在360°连续旋转的包装机械、焊接变位机或医疗C臂中，分离的气管和电源线若各自穿过滑环，极易因转速不同产生扭结；气电一体缆配合专用气电滑环，可实现气路环+电路环在同一轴向上的同步旋转传输，旋转过程中气压稳定、信号不中断。此外，复合缆护套（常采用PUR耐磨 PUR或 TPEE）通常做耐油、耐水解、抗UV及阻燃处理（UL94 V-0），使整根缆具备工业环境下的环境耐受功能（耐弯折＞500万次拖链寿命、耐-40℃～+80℃温变）。

在医疗设备中（如手术显微镜、胃肠镜、泌尿外科激光光纤系统），气电一体缆还集成了特殊卫生与安全功能：气芯内壁光滑低吸附以防蛋白沉积，电缆部分需能耐受环氧乙烷（EO）或低温等离子灭菌，外护套无卤素、低致敏，且整体需通过YY/T 0316风险管理评估，防止漏电击穿（耐电压≥1500V AC/1min）及微漏气导致的组织气栓风险。

选型与使用时应注意几个隐含要点：(1) 气芯不可随意替换普通气管——复合缆内气芯最小弯曲半径通常≥10×外径，过度弯折会造成扁芯、气流受阻；(2) 电气引脚定义须与滑环或接插件一一对应，误插可能导致电磁阀误动作或烧机；(3) 分离剥线需用专用工具，避免美工刀割伤气芯壁引发慢漏；(4) 若工作环境有强电磁干扰或需传输千兆级视频，应确认信号线是否为双屏蔽或光纤替代方案。

综上所述，气电一体电缆集成的“基础功能”可精炼为：① 压缩空气/惰性气体的密闭传输与压力维持；② 低压直流电/交流电的动力供电；③ 数字/模拟信号的双向、抗干扰传输；④ 机械抗拉与弯曲保护；⑤ 旋转或往复运动工况下的同步集束敷设，避免缠绕干涉；⑥（医疗级）生物相容、可灭菌及电气安全合规。 它不是气管与电缆的简单捆绑，而是经结构优化、材料匹配与工艺校准的功能复合体，是现代机电一体化设备中缩减体积、提升可靠性的关键互联元件。
