在航空航天、精密医疗以及高端科研设备领域，连接器的选择往往直接决定了整套系统的可靠性与稳定性。其中，无磁航空插头作为一种特殊的接口元件，常常引发工程技术人员的好奇与探讨：它究竟能否在同一壳体内同时肩负起供电与信号传输的双重使命？答案是肯定的，现代高性能的无磁航空插头不仅能够实现这一功能，更是高端装备中不可或缺的关键组件。要深入理解这一点，我们首先需要厘清“无磁”这一概念的本质。所谓的无磁，并非指代完全不具备磁性，而是指材料的磁导率极低，在磁场中不易被磁化，也不会对周边的磁敏感元件产生干扰。通常采用钛合金、特定牌号的奥氏体不锈钢（如304、316）、铜合金或高性能工程塑料作为壳体与接触件材料，这些材料在保证结构强度的同时，彻底规避了传统铁磁性材料带来的磁场畸变风险。因此，这种基于特殊材质的物理特性，为其在复杂的电磁环境中同时处理电能与数据奠定了基础。

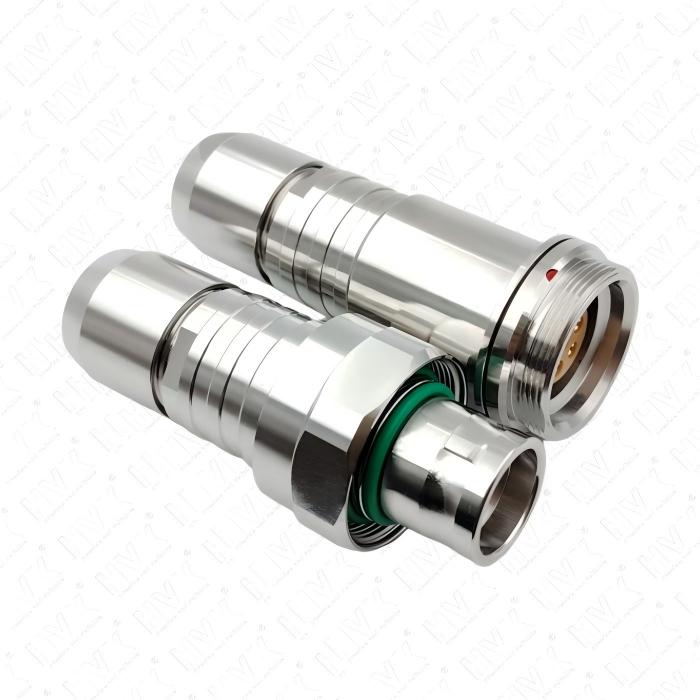

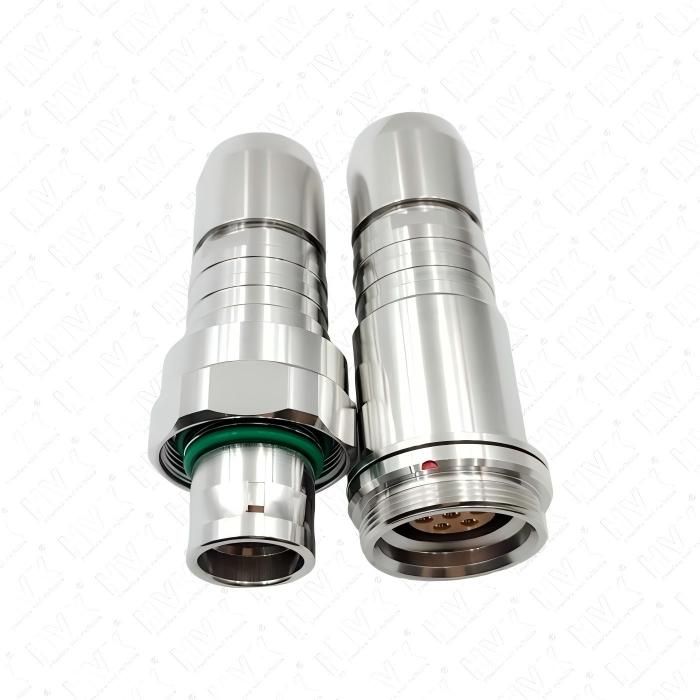

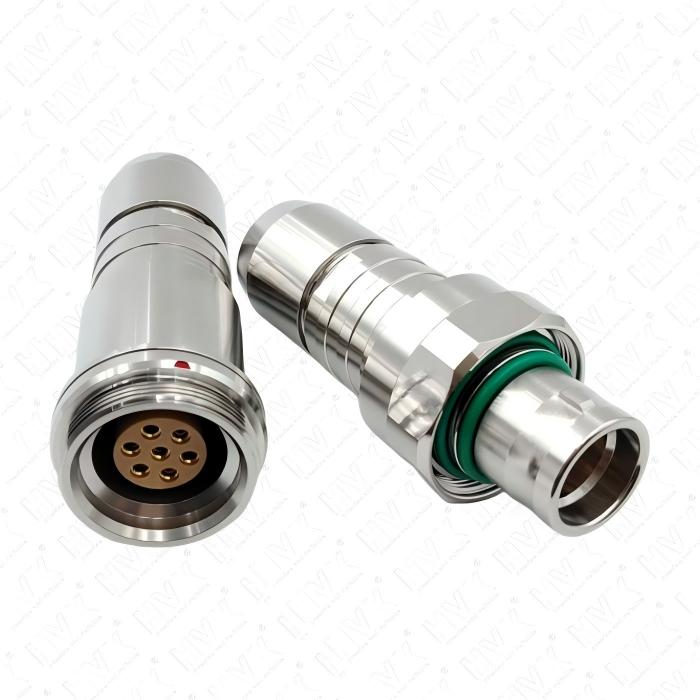

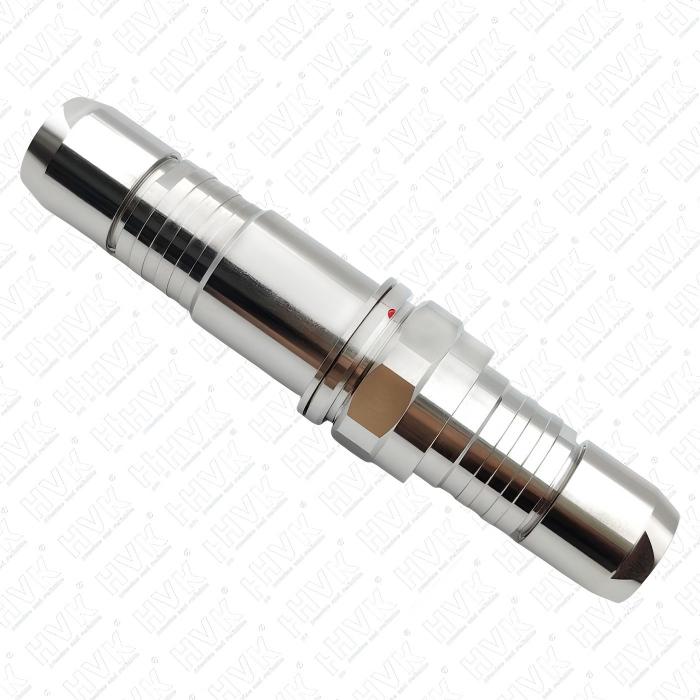

从结构设计的角度来看，一个标准的无磁航空插头内部包含了多个独立的接触件，也就是我们通常所说的插针与插孔。这些接触件之间通过绝缘性能优异的聚醚醚酮（PEEK）或聚四氟乙烯（PTFE）等材料进行隔离与定位。在工程设计上，工程师会根据电流承载能力的不同，将接触件分为功率接触件和信号接触件。功率接触件通常线径较粗，镀层较厚（常采用镀金工艺以降低接触电阻），专门用于传输大电流，为传感器、电机或机载计算机提供稳定的电力支持；而信号接触件则线径较细，设计更为精密，负责传输毫伏级的微弱电压信号、高频数据脉冲或总线通信协议。由于绝缘材料的高阻抗特性，供电线路与信号线路之间能够实现良好的电气隔离，有效防止了电源噪声耦合到信号线路中，从而保证了信号传输的纯净度。这种集成化的设计思路，极大地节省了设备面板上的安装空间，减少了连接器种类，对于寸土寸金的航空器或卫星平台而言，具有极高的实用价值。

进一步探讨其信号传输功能，我们必须关注到无磁航空插头的抗干扰能力。在航空航天环境中，强电磁辐射、雷电感应以及各种电子设备的串扰无处不在。由于无磁材料本身不构成导磁回路，配合连接器特有的360度全方位屏蔽环设计（尽管壳体无磁，但内部仍可设置屏蔽层），它能够有效地抑制电磁干扰（EMI）和射频干扰（RFI）。这对于高速信号的传输至关重要。例如，在现代飞机的航电系统中，既要通过连接器向雷达天线提供高压电源，又要同时回传大量的雷达探测数据。无磁航空插头通过精确控制的阻抗匹配和差分信号对设计，确保了数据在传输过程中不会出现严重的衰减或畸变。此外，针对微弱信号的传输，如热电偶产生的电势差或应变片的电阻变化，连接器接触件的表面处理工艺显得尤为关键。高纯度的镀金层不仅能防止氧化和腐蚀，还能保证极低的接触电阻，避免因接触电位差的变化而引入额外的测量误差，这对于高精度的数据采集系统来说是决定性的。

当然，要让无磁航空插头完美地兼具供电与信号传输功能，在实际选型与应用时还需遵循严格的设计规范。首先是额定电流与电压的降额使用，尤其是在高密度混装的情况下，必须考虑接触件之间的热耦合效应，避免因功率接触件发热过高而影响邻近信号接触件的稳定性。其次是端接方式的选取，压接工艺因其可靠性高、一致性好，逐渐成为军工级连接器的主流，而焊接工艺则在某些微型化或特殊定制场合保留应用。再者，针对不同的信号类型，可能需要选用带有滤波功能的接触件，例如在电源引脚上加装电容或电感，形成低通滤波器，进一步滤除高频噪声。值得注意的是，虽然连接器本身是无磁的，但在组装成整机系统时，仍需关注线缆的无磁化处理，因为常规的线缆屏蔽层往往含有磁性材料，若不加以替换，会前功尽弃。因此，配套使用同等级的无磁电缆是实现系统整体性能达标的关键一环。

综上所述，无磁航空插头绝非单一功能的简单接口，而是一种集成了电力输送与数据通信的复合型机电元件。它通过精选的非磁性材料、精密的模塑绝缘技术以及严格的电磁兼容设计，成功地在严苛环境下实现了电能与信号的安全共存与高效传输。无论是在需要极高磁场均匀度的核磁共振成像仪中，还是在深空探测器的姿态控制系统中，无磁航空插头都以其卓越的性能，证明了自身在连接供电回路与信号链路方面的双重价值。随着现代工业设备向着集成化、轻量化和高精度方向发展，这种能够同时处理强电与弱电、且不产生磁场污染的连接器，必将在未来的高端制造领域扮演更加重要的角色，成为保障复杂电子系统在极端条件下稳定运行的重要基石。对于设计者而言，充分理解其工作原理与应用限制，才能最大限度地发挥出无磁航空插头在供电与信号传输方面的综合效能。
