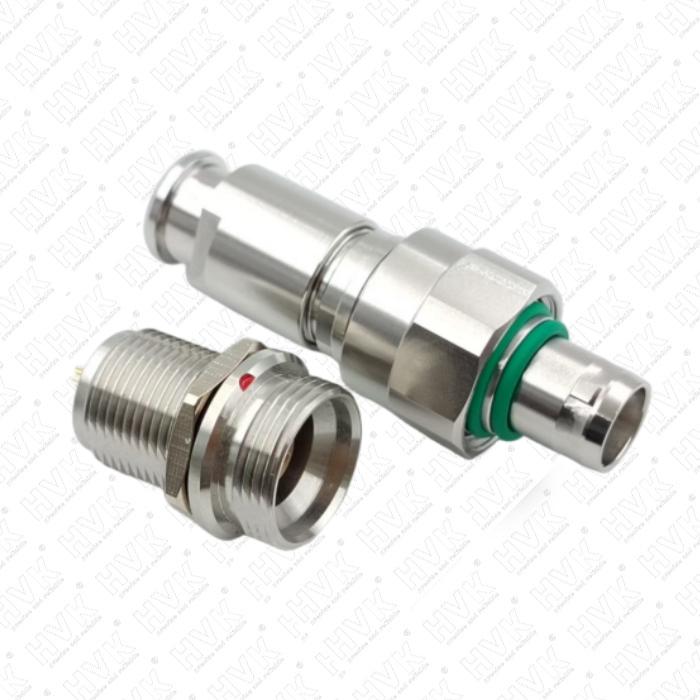

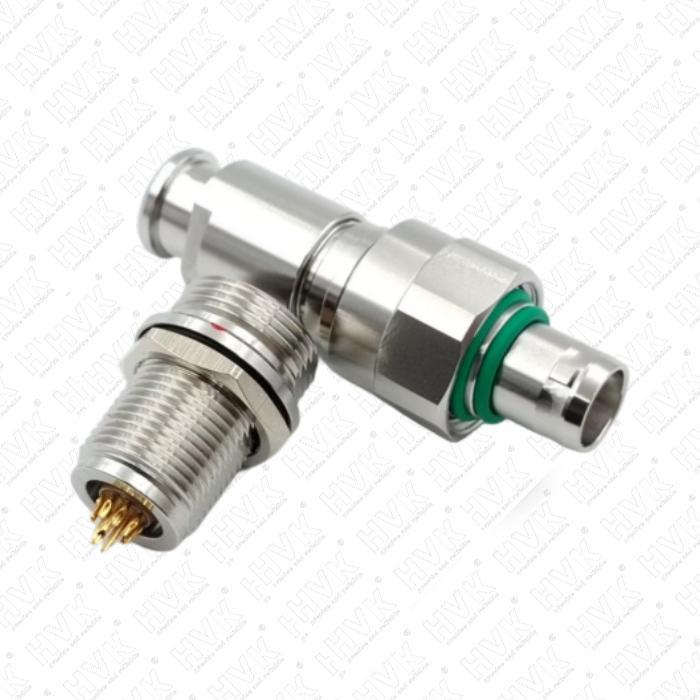

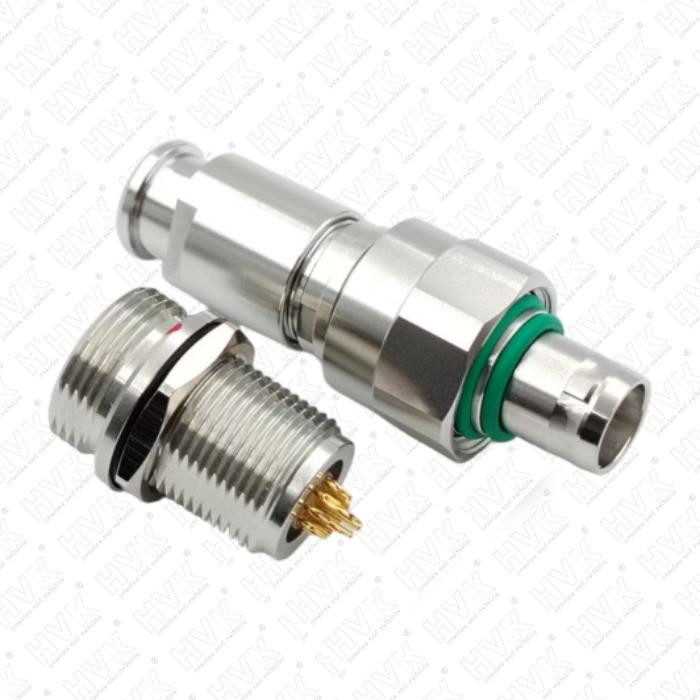

无磁航空插头之所以能在强磁场环境下保持信号与电能的稳定传输，本质不是“屏蔽磁场”，而是“不参与磁场”——通过材料、结构与电磁兼容设计的系统配合，让插头本身既不产生感应涡流，也不成为磁路的一部分，从而实现真正意义上的抗磁干扰。这和普通金属外壳插头“用高导磁材料把磁场挡在外面”的思路完全不同，后者在高频或强交变磁场中反而会因涡流效应放大干扰，而无磁航空插头的核心逻辑是“透明于磁场”。

从材料层面看，抗磁干扰的第一步是彻底剔除铁磁性物质。普通航空插头常用的不锈钢（如304、316）、碳钢、镍基合金，相对磁导率μr通常在几百到几千之间，放进磁场中会瞬间被磁化，成为“磁放大器”。无磁航空插头则严格选用μr≈1的材料：外壳与绝缘体优先采用钛合金（TC4、TA2，μr=1.00005—1.0001）、铝合金（6061、7075，μr≈1.00002）或高性能工程塑料（PEEK、PPS，μr=1）；插针、插孔等导电接触件放弃镀镍、镀铁工艺，改用镀金、镀银或裸铜合金（铍铜、磷青铜，μr≈1）。某型号舰载雷达用的无磁航空插头，曾因插针镀层中混入0.3%的铁杂质，在强磁场测试中出现信号畸变，后改用99.99%纯金电镀（厚度2—5μm），问题彻底解决。材料选择的另一个关键是“低导电率”——钛合金的电导率仅为铜的3.8%，铝合金为铜的60%，这能大幅降低涡流效应：当交变磁场穿过插头时，低电导率材料产生的感应电流极小，由此引发的二次磁场干扰可被忽略。相比之下，普通钢制插头的涡流损耗是无磁钛合金插头的200倍以上，这正是其抗磁干扰能力差的根源。

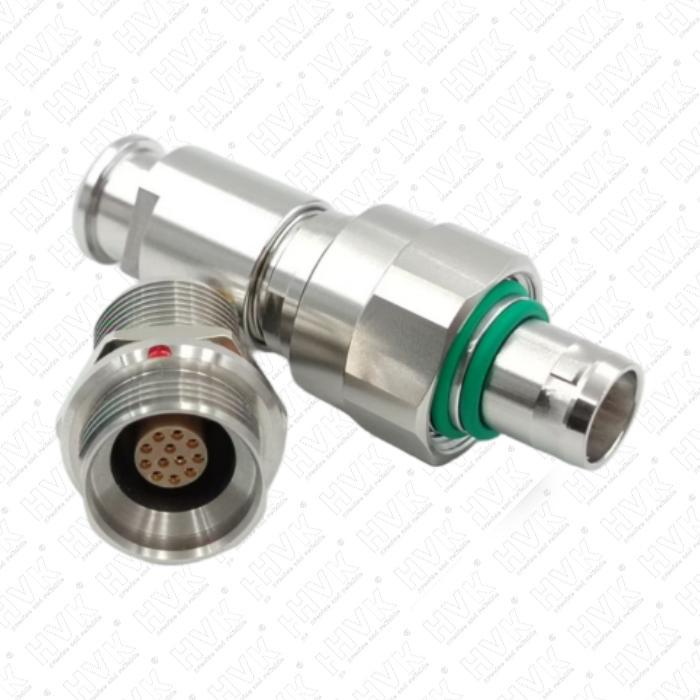

结构设计是抗磁干扰的第二道防线，核心是实现“磁路断路”与“电场对称”。无磁航空插头的外壳通常采用“分瓣式”或“开槽式”设计，而非整体的闭合金属环——闭合金属结构在磁场中会形成“磁短路环”，放大磁场干扰，而分瓣结构（如将外壳分成3—4个互不连接的弧形瓣）切断了磁回路，使磁场能够“穿透”而不被聚集。某核磁共振（MRI）设备用的无磁航空插头，外壳设计为6瓣式钛合金结构，瓣与瓣之间留有0.5mm的绝缘间隙，实测在3T强磁场中，外壳表面的磁感应强度仅为整体式钢外壳的1/500。接触件的排布则遵循“对称抵消”原则：插针采用同心圆或矩阵式均匀分布，相邻插针的电流方向相反（如信号针与地线针交替排列），使各自产生的磁场相互抵消。例如，某高速数据无磁插头将16根差分信号针按“正负相邻”规则排布，在10GHz高频下，串扰噪声比非对称排布降低28dB。此外，外壳与绝缘体之间采用“悬浮式”装配——通过非金属弹性垫片（如硅橡胶、聚四氟乙烯）隔离，避免金属部件直接接触形成磁通路，同时吸收振动能量，防止机械共振放大电磁干扰。

电磁兼容（EMC）设计是抗磁干扰的深层保障，重点解决“磁场-电场耦合”问题。无磁航空插头虽不导磁，但仍可能因电磁感应产生干扰电压，因此需要在接口处集成滤波与屏蔽结构。最常见的是内置“穿心电容”或“EMI滤波阵列”：在插针与外壳之间嵌入陶瓷电容（容量1—1000pF），为高频干扰信号提供低阻抗泄放路径，而对直流或低频信号呈高阻抗。某航空航天用的无磁航空插头，在每根插针根部集成了一个10pF的穿心电容，在1GHz频率下，干扰抑制比达到60dB以上。另一种方案是采用“双屏蔽层”结构：内层为绝缘支撑，外层为无磁金属编织网（如镀银铜丝，μr≈1），编织网与设备机壳多点接地，形成法拉第笼效应，将外部磁场屏蔽在外。需要注意的是，编织网的编织密度必须大于85%，且接地阻抗小于0.1Ω，否则屏蔽效果会大幅下降。在MRI设备中，无磁航空插头的屏蔽层通常与扫描仪的射频屏蔽室连接，形成统一的接地系统，避免地环路电流引入干扰。

针对不同类型的磁场干扰，无磁航空插头的抗磁原理还有更细致的适配。对于恒定磁场（如MRI的静磁场），核心是保证材料的“零磁性”——钛合金、铝合金在3T磁场中的磁化强度仅为钢的1/10000，几乎不会引起磁场畸变；对于交变磁场（如雷达发射机的脉冲磁场），则需要兼顾“低磁导率”和“低电导率”，钛合金因兼具两者优势成为首选；对于高频电磁场（如5G通信基站的射频场），除了材料和结构，还需要控制插头的“特征阻抗”与传输线匹配（如50Ω或75Ω），避免阻抗失配导致的信号反射和驻波干扰。某卫星通信地面站用的无磁航空插头，通过将插针直径、绝缘体厚度精确控制在0.12mm公差范围内，使特性阻抗稳定在50Ω±1Ω，在18GHz高频下，电压驻波比（VSWR）小于1.2，确保了信号的低损耗传输。

实际应用中的抗磁干扰效果，还需要通过严格的测试验证。常用的测试标准包括：GJB 5246-2004《航空插头通用规范》中的磁导率测试（要求μr<1.01）、IEC 62197-1-2016中的电磁兼容性测试（包括辐射发射和抗扰度）、以及特定行业的专项测试（如MRI环境下的磁场畸变测试）。测试方法通常是在已知磁场强度的环境中（如亥姆霍兹线圈产生的均匀磁场），测量插头两端的信号衰减、相位偏移和噪声电平。某国产无磁航空插头在1.5T MRI环境中的测试数据显示：在0—100MHz频率范围内，插入损耗小于0.5dB，串扰小于-80dB，完全满足医疗设备对信号纯净度的要求。

无磁航空插头的抗磁干扰原理，本质上是材料科学、结构力学与电磁场理论的跨学科融合。它不依赖单一的“屏蔽”手段，而是通过“无磁材料阻断磁化、分瓣结构切断磁路、对称排布抵消磁场、滤波设计抑制干扰”的组合策略，实现对各类磁场干扰的系统防御。这种“主动免疫”而非“被动屏蔽”的思路，使其在航空航天、医疗MRI、量子计算、精密仪器等对磁场极度敏感的领域不可替代。随着超导技术、量子传感的发展，未来无磁航空插头的抗磁要求将进一步提高——比如需要耐受10T以上的强磁场，或在毫开尔文级低温下保持性能稳定，这将推动材料（如超导陶瓷、非晶合金）和结构（如纳米级磁屏蔽层）的持续创新，但其核心的抗磁逻辑——让插头“透明于磁场”——将始终是技术发展的基石。
