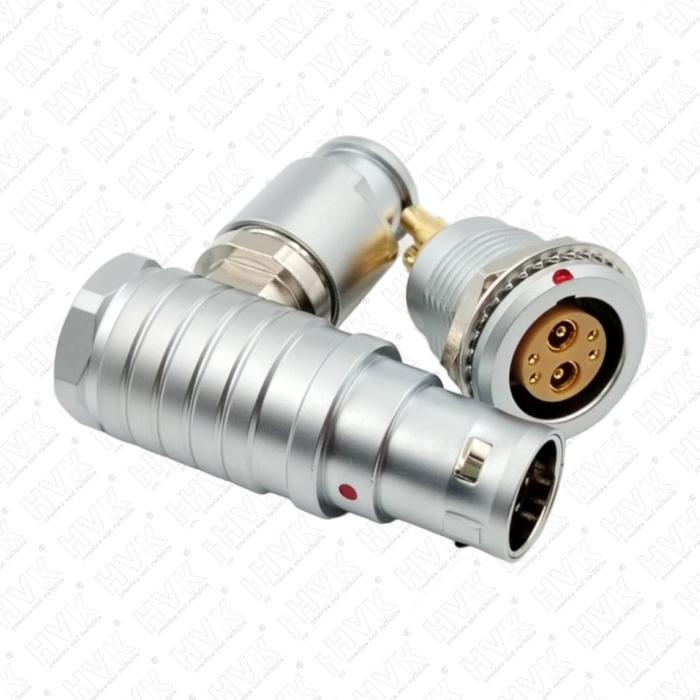

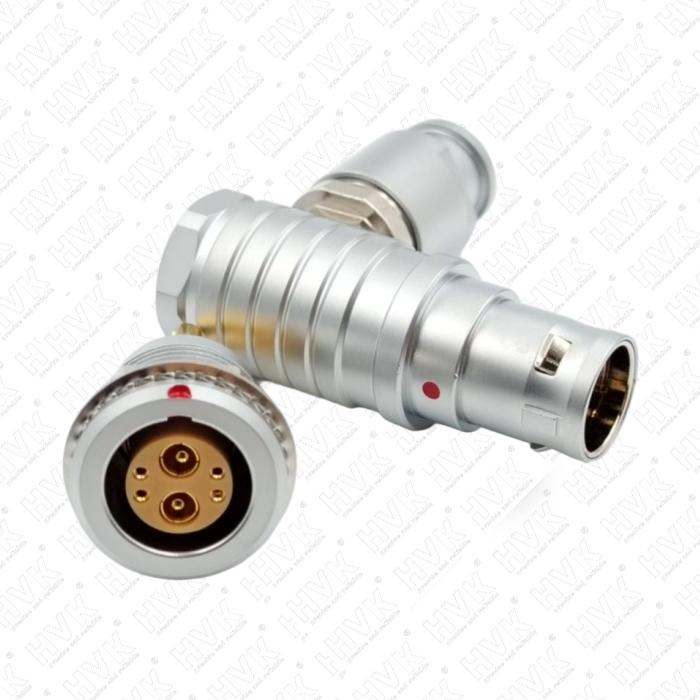

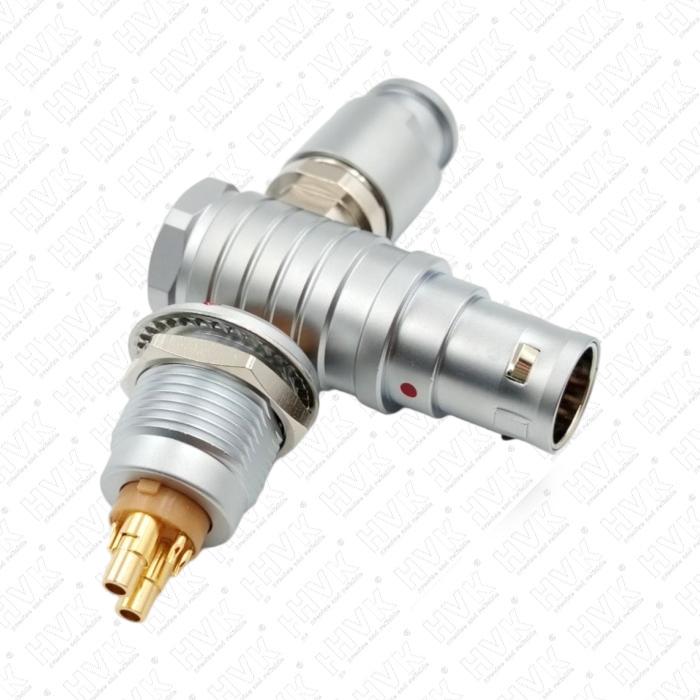

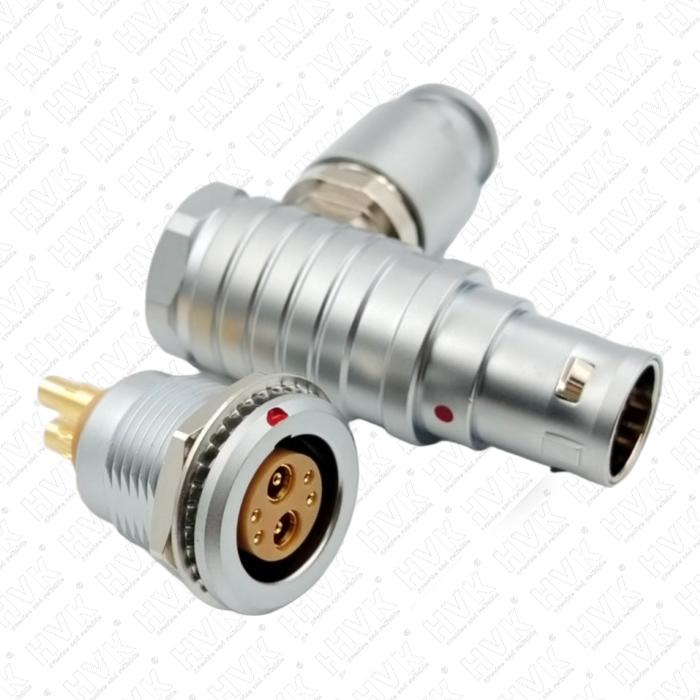

90度弯头航空插头的插拔力，标准上与同系列同规格的直头完全一致，不另立指标。军标和国内标准管的是“接触对”和“耦合机构”的力学，弯头（90°出线）改的只是外壳尾部出线方向和内部端子折弯形态，不改变插针/插孔接触面的法向力、冠簧夹持力以及螺纹/卡口耦合的拧紧手感。所以问“弯头标准是多少”，答案就是它所属那个系列的通用插拔力区间；问“是否与直头一致”，在同源厂家、同接触件编号（如22D、20#、16#）、同耦合方式下，一致性是强制要求的。

具体数值按标准体系拆。MIL-DTL-38999（对应国军标GJB 599A）系列，行业通行区间是插入力约2–50 lbf（≈9–222 N），但单芯信号接触件（22D）单脚分离力约0.35–1.5 N，整连接器总插拔力随芯数线性叠加，常见9芯~37芯成品插头与插座插合峰值插入力多在20–50 N、拔出力30–80 N；大电流接触件（如8#、12#）单脚分离力会到数牛至十余牛，总力上限按标准不超过500 N插入、≥100 N拔出。 MIL-DTL-5015（MS3106直头 / MS3108弯头同属一标准）不按总力死卡，而是控制“单脚插拔力+耦合扭矩”，接触件单脚分离力信号脚0.5–2 N、功率脚依口径增大，螺纹拧紧力矩按壳号给（如20壳号≈1.1 N·m），弯头3108与直头3106共用同一份性能表，厂家出厂检验报告里插拔力项目填的是同一个数。 国内Y50、J30J（含直角弯式插孔插座，GJB 2446A）也一样：J30J规范里直角弯式（尾端W型）与直式共用GJB 2446A的插拔力条款，9芯信号插座单脚分离力≥0.29 N（参考同级D-sub逻辑）、总插拔力由芯数×单脚力推算，弯式只是尾端折90°焊PCB，插合面力学不动。

为什么弯头不会“因为拐了个弯就变紧或变松”？插拔力在工程上拆成两块：一块是接触件插入阻力（插针进入插孔冠簧/线簧的法向力×摩擦系数×接触点数），这块只跟端子型号、镀层、插孔结构有关，弯头内部插孔如果是“直插孔+尾部折弯”或“一体直角插孔”，折弯段在尾端、不参与插合面，不影响法向力；另一块是耦合机构操作力（螺纹旋合、卡口错位、推拉解锁），这块只跟外壳耦合结构有关，90度弯头改的是尾罩出线角度（如MS3108后罩呈90°弯出），前端螺纹/卡口与直头3106是同一套模具尺寸，旋合扭矩曲线一致。 也就是说，弯头唯一可能让“手感”变化的，是出线电缆自重把插头重心偏到一侧，人手工插拔时手腕发力不对称，误以为力变了——但拉力计测峰值，和直头在同夹具下偏差应落在同批次离散度内（通常±10%）。

不过“标准一致”不等于“实测一定相等”，三个现实偏差源要把住。其一，弯头内部端子若是后折弯，折弯半径过小会让个别针脚应力释放后微变形，插拔几千次后分离力衰减比直头略快，所以GJB/HB出厂试验会要求弯头抽样做“插拔500次后分离力不低于初始值80%”，直头同样有这条，只是弯头折弯工序是额外监控点。 其二，尾罩90°出线若电缆弯曲半径不足，插拔时电缆反作用力会部分传到耦合面，让人误判插入力变大，这是安装工艺问题不是连接器标准问题，规范里会单独规定“测试时电缆需直线引出、弯头尾部悬空不受拉”。 其三，非标厂替换件：市面上有用锌合金压铸弯头外壳冒充铣削铝壳的，螺纹公差松一档，旋合手感轻、但插合到位后轴向保持力仍由接触件保证，所以插拔力可能“耦合手感轻、接触阻力正常”，这种件不能拿“手感像直头”当验收依据，必须拉力计按HB 6443 / GJB 599A测峰值。

工程选型时记住一条：提采购规范别写“90°弯头插拔力XX N”，而写“符合MIL-DTL-38999 Rev.H / GJB 599A-2012，插拔力按标准4.5.x条款，同壳号同芯数弯头与直头共用极限值，出厂逐批抽检插拔力+单脚分离力”。这样供应商不会拿弯头当理由抬公差。现场验收用传感器以50–100 mm/min速率插拔，记录峰值，弯头样品插入力若比同批直头高过15%，先查电缆是否受力、再查插孔是否有配合误差，而不是先怀疑“弯头就该更紧”——标准里没这条。

所以结论很直接：90度弯头航空插头的插拔力标准绑定所属系列（38999/5015/Y50/J30J…）的通用插拔力条款，与直头同值；弯头改变的是空间走向与电缆管理，不改变插合面力学和耦合操作力。把“弯头=不同标准”当成常识，是选型里最常见的误读。
