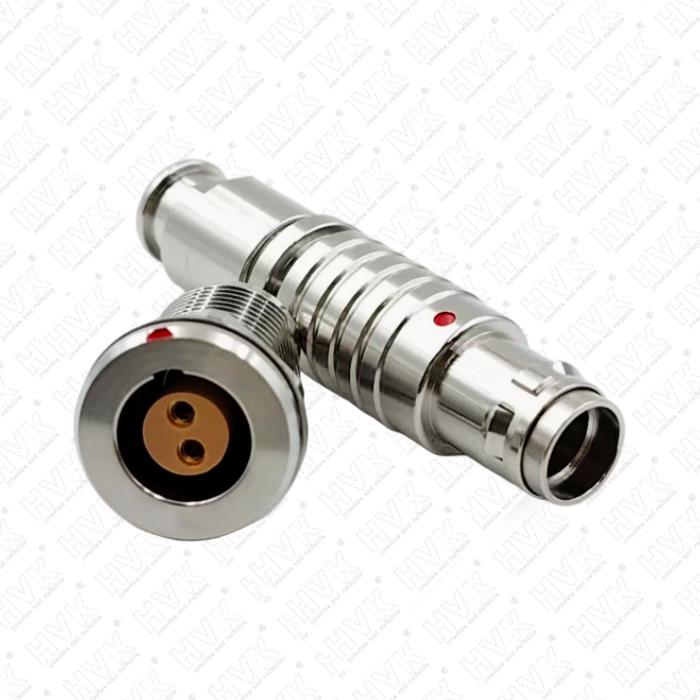

无磁航空插头并不是把普通圆形航空插头的钢制外壳换成黄铜那么简单,它是在标准航空电连接器平台(如Y50、MIL-DTL-38999、J30J等派生型号)上,把每一处可能引入铁磁性的零件都重新选材、重新工艺化处理后的特种连接器。它的核心结构仍然延续普通航插的四大功能模块,即外壳、绝缘体、接触件和锁紧及附件系统,但每一模块的内部构成和材料逻辑都围绕低磁导率、低涡流、低剩磁三个目标重写。

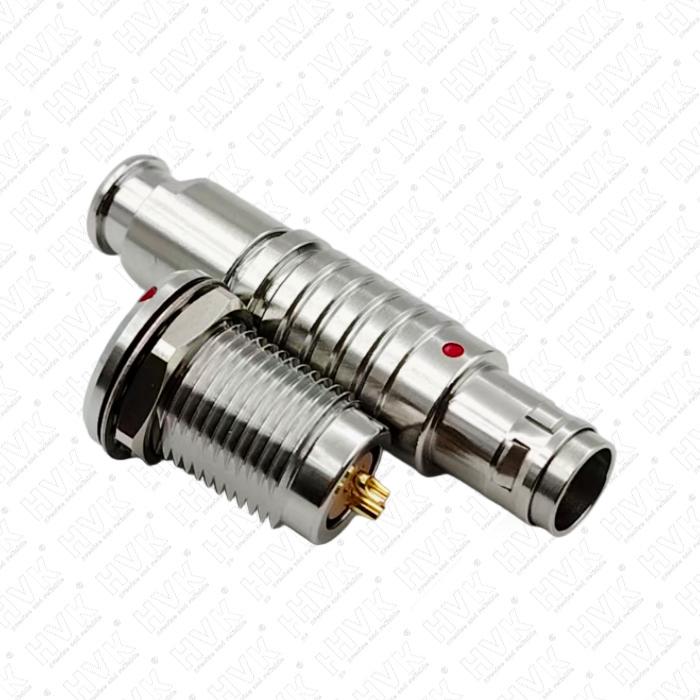

外壳是无磁航插的第一道结构屏障,承担机械保护、面板安装定位、电磁场透明化三重角色。普通航插外壳多用304/316不锈钢、碳钢或镀镍铝合金,这些材料相对磁导率μr可达数百到数千,在MRI的3T场或量子实验的弱磁环境中会被瞬时磁化,成为伪影源。无磁型号的外壳改采钛合金(TC4、TA2,μr≈1.00005)、无磁钝化奥氏体不锈钢(需逐只磁分选的316L)、铝青铜或无铁磁性黄铜,也有轻量化场景直接用PEEK、PEI(Ultem)注塑壳体。钛合金壳体在保持强度的同时电导率仅为铜的约3.8%,能大幅压低交变磁场下的感应涡流,这是它适配强磁场的关键物理基础。外壳内仍保留普通航插的键槽、定位销、法兰盘和尾部附件接口,确保面板开孔与原平台互换。

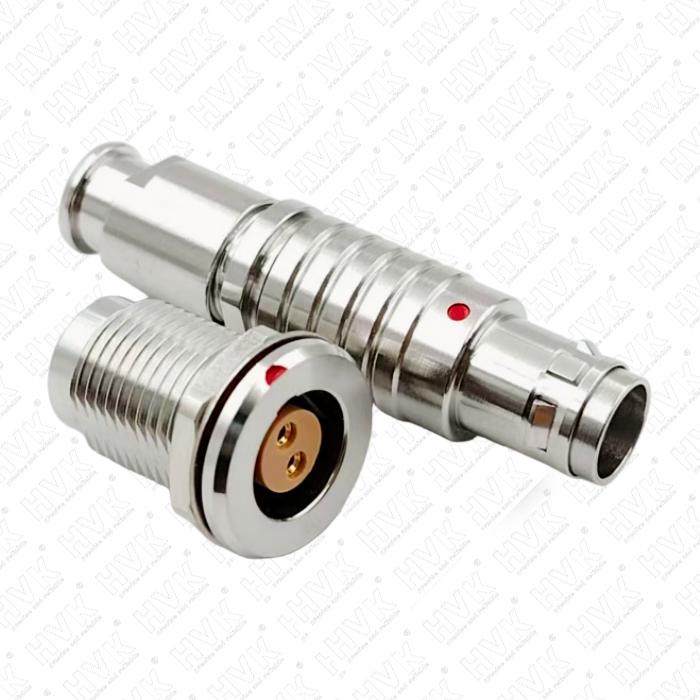

绝缘体也叫基座或安装板,是无磁航插中最容易踩坑的环节。很多设计者只盯金属件去磁,却忘了普通尼龙、PBT里加了玻璃纤维或矿物填料,部分填料含铁矿物,同样会贡献磁化率。无磁型号的绝缘体严格限定为PEEK(聚醚醚酮)、PTFE(聚四氟乙烯)、PPS或纯陶瓷,这些材料μr≈1,且在强磁场中不生涡流、不释气、耐温等级覆盖航标要求(PEEK连续使用温度约250℃)。绝缘体负责把多根插针按设定间距排定,并保证针间耐压与针壳间绝缘电阻,常做成带定位键的栅格或镂空结构,既减重又切断内部环形导体回路,避免形成磁路闭合。

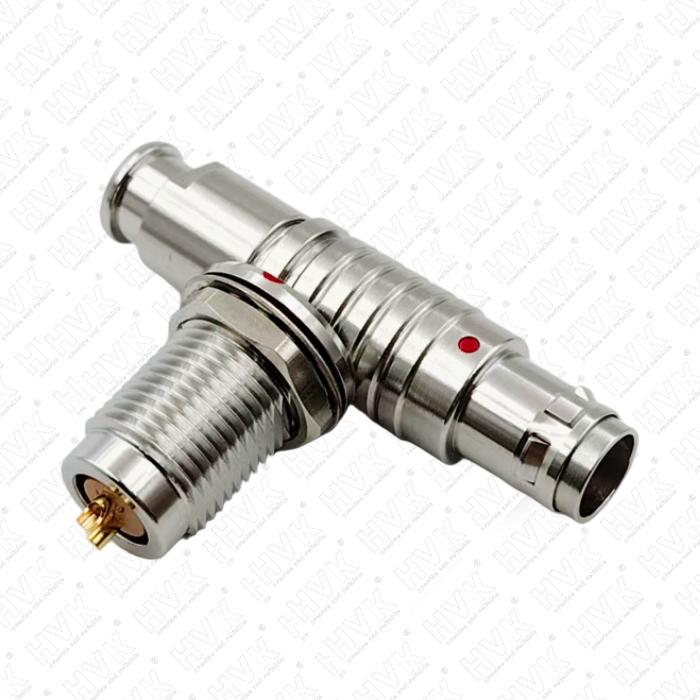

接触件是电气传输的真正核心,由插针(阳性)和插孔(阴性)成对组成。无磁航插的接触件基体弃用普通黄铜加镀镍工艺,改用铍铜、磷青铜、无氧铜或铝青铜,这些合金μr≈1且弹性好;表面处理禁用镍底层,直接镀高纯金(信号针)或镀无磁银(大电流针),金层厚度常≥0.8μm以保接触电阻≤8mΩ。插孔弹性结构沿用双曲面线簧或冠簧,保证上万次插拔后接触压力稳定。同一只插头里常混装功率接触件(线径粗、载流大)和信号接触件(线径细、传毫伏级传感量),两者靠绝缘体物理隔离防耦合,这是它能在磁敏感设备里同时走动力和弱信号的前提。

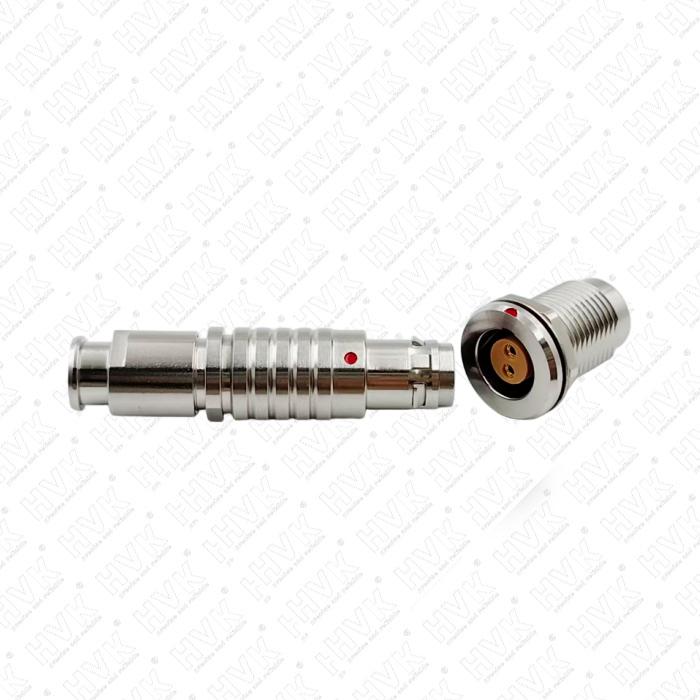

锁紧与耦合机构决定插头在振动、热循环下的连接可靠性,无磁版本完全继承普通航插的螺纹锁紧、卡口快锁或推拉自锁形式,但锁紧环、卡圈、弹簧、螺钉全部剔除Fe/Ni/Co元素。比如螺纹环用钛棒车削,卡簧用铍铜丝绕制,尾部电缆夹用钝化钛或不锈钢(磁分选合格件),密封圈用全氟醚或硅橡胶(不加铁氧体填料)。防误插键位、二次锁紧、应力释放尾罩也都按原平台尺寸保留,所以无磁航插可以原位替换同型号普通航插,面板不需要改孔。
附件与尾部处理是最后一块拼图。无磁航插的电缆压接套筒、屏蔽环(内部可设360°屏蔽层但用铍铜箔而非钢网)、标识牌、密封圈全部按无磁清单采购,连装配用的工装夹具都不能带磁性污染。成品下线后还要逐只或按批次用亥姆霍兹线圈、磁通门或ASTM A342法测体积磁化率,行业门槛通常χv≤10⁻⁵,高端MRI/量子场景压到5×10⁻⁶以内,残磁趋近零才算合格。

把以上模块合起来看,无磁航空插头的核心结构可归纳成一条链:钛/无磁铜合金外壳提供透明于磁场的力学外骨骼,PEEK/PTFE绝缘体切断内部磁路并定针位,铍铜镀金接触件完成低阻导通,全无磁锁紧附件保证振动下不松脱,最后用逐只检磁把关。它和普通航插的区别不在形状,而在每一个螺丝、每一层镀膜、每一克填料都被磁化率指标重新筛过。这也是为什么在核磁共振射频线圈、卫星磁通门、粒子加速器束流室、潜艇消磁舱段里,普通钢壳航插会成干扰源,而无磁版能安静地透明存在于强场之中。
