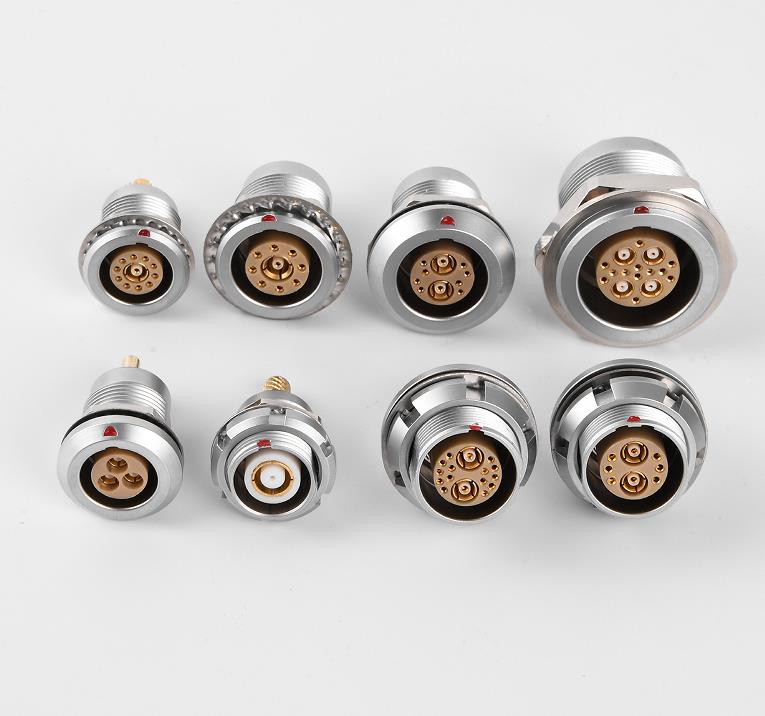

气电混装航空插头
应用场景

1、电外科学装备:混装信号输入,优良的RFI/EMI屏蔽表现;


2、扫描仪器:单芯、多芯和电子/同轴混装针芯配置,节省面板空间和插拔时间;


3、医疗设备:牙科仪器、患者监护仪、杀菌设备、便携式或家庭用医疗设备;


4、美容仪设备:可以连接美容仪器和电源,提供电力供应,使美容仪器能够正常工作;


5、分析仪, 进程控制仪:连接可靠,用于数据采集。密封特性可在潮湿的环境中使用,


柔性的密封管和密封圈可在苛刻的环境下使用。不锈钢材料可以高温杀菌且使用寿命长。


规格书下载
产品介绍

1、多芯和混装(低/高压,同轴,气电)针芯配置可选 ,具体产品参数请联系销售工程师;


现有组合:1B(4+1),2B(4+1,6+1,10+1,4+2,3个同轴),3B(8+1,13+1,6+2,8+2,14+2),4B(12+4,18+2),其他组合持续开发中;


现有组合:1C(4+1),2C(4+1,6+1,10+1,4+2,3个同轴),3C(8+1,13+1,6+2,8+2,14+2),4W(12+4,18+2),其他组合持续开发中;


现有组合:1K(4+1),2K(4+1,6+1,10+1,4+2,3个同轴),3K(8+1,13+1,6+2,8+2,14+2),4K(12+4,18+2),其他组合持续开发中;


现有组合:1W(4+1),2W(4+1,6+1,10+1,4+2,3个同轴),3W(8+1,13+1,6+2,8+2,14+2),4W(12+4,18+2),其他组合持续开发中;


现有组合:1T(4+1),2T(4+1,6+1,10+1,4+2,3个同轴),3T(8+1,13+1,6+2,8+2,14+2)其他组合持续开发中;


现有组合:1U(4+1),2U(4+1,6+1,10+1,4+2,3个同轴),其他组合持续开发中;


2、连接可靠,高端品质,兼容LEMO.ODU等同类产品,完全互配互换;


3、推拉自锁,弹片锁定,键位防止转动。单键位、多键位选择;


4、金属壳体为铜合金表面镀铬或镍,接触件为铜合金表面镀金,耐环境,可连续插拔5000次以上,接触电阻稳定;


5、可提供线揽的焊接,成型。并可按照客户需求定制其他规格,广泛用于医疗,工业控制,广播通讯,航天,军工等领域。



技术参数

针芯配置

2-64(焊接和印制板接)

电压

250V

额定电流

1A-50A

绝缘电阻

>5000MΩ

接触电阻

<10mΩ

屏蔽效果

>95dB,频率在10Mhz时,>80dB,频率在1Ghz时

耐盐雾

>144h

阻燃

UL94-V0

防水等级

IP68(插合时)

工作温度

-55℃+150℃


工艺材质

外壳

黄铜、不锈钢、铝合金或工程塑料(材料可定制)

表面处理

珍珠铬、珍珠镍、黑铬、亮镍、枪色

绝缘体

PEEK或PPS

接触件

磷铜表面镀金

屏蔽片

铜合金镀镍

密封圈

硅胶、氟胶

护套

TPU、硅胶

插拔次数

>5000次
